Superficie libre de plomo de doble cara FR4 HASL IPC Clase 2 Placas de circuitos impresos Placas de circuitos impresos electrónicos

Superficie libre de plomo de doble cara FR4 HASL IPC Clase 2 Placas de circuitos impresos Placas de circuitos impresos electrónicos

Nombre De La Marca: KAZ Circuit
Número De Modelo: El contenido de PCB-B-0035
Cuota De Producción: 1 pc
Precio: USD/pc
Condiciones De Pago: T / T, Western Union, PayPal
Capacidad De Suministro: 20.000 metros cuadrados/mes
Información detallada
Lugar de origen:
China
Certificación:
ISO9001, TS16949, UL, RoHS
El material:
Fr-4
Las capas:
Doble echado a un lado
espesor del tablero:
1.6 mm
De cobre:
1 onza
Superficie:
HASL libre de plomo
Pruebas estándar:
Clasificación IPC 2
Detalles de empaquetado:
Paquete de vacío
Capacidad de la fuente:
20.000 metros cuadrados/mes
Resaltar:

Electrónica placa de circuito

,

prototipo del PWB de la flexión

Descripción del producto

Placas de circuitos impresos de doble cara FR4 HASL sin plomo de superficie IPC clase 2





Especificaciones detalladas:



  • Capas: 2
  • Material: FR-4
  • espesor del tablero: 1 oz
  • El espesor del cobre:1.6 mm
  • Tratamiento de superficie: ENIG
  • Apertura mínima del taladro: 0,15 mm
  • Pista/espacio de línea mínima:0.15 mm
  • Color de la máscara: verde
  • Color de serigrafía: blanco
  • Norma de calidad: clase IPC 2
  • Certificaciones: ISO9001, UL, conforme con la Directiva RoHS




Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:



  • Archivo de Gerber, con especificación detallada del PCB
  • Lista BOM (Mejor con excel fomart)
  • Fotografías del PCBA (si usted ha hecho este PCBA antes)





Capacidad del fabricante:




Capacidad Dos caras: 12000 metros cuadrados / mes
Múltiplas capas: 8000 m2 / mes
Ancho/intervalo mínimo de la línea 4/4 mil (1mil = 0,0254 mm)
espesor del tablero 0.3~4.0 mm
Las capas 1 a 20 capas
El material FR-4, Aluminio, PI
espesor de cobre 0.5 ~ 4 onzas
Tg del material Tg140~Tg170
Tamaño máximo del PCB 600*1200 mm
Tamaño del agujero min 0.2 mm (+/- 0,025)
Tratamiento de la superficie HASL, ENIG y OSP







    Las demás placas de circuitos impresosson los componentes básicos de los equipos electrónicos y constituyen la base física que conecta y sostiene varios componentes electrónicos.Desempeña un papel vital en la funcionalidad y fiabilidad de los sistemas electrónicos.



Los aspectos clave de las placas de circuito impreso electrónicas incluyen:



Capas y composición:
Los PCB suelen estar compuestos de múltiples capas, siendo el más común un diseño de 2 o 4 capas.
Estas capas están hechas de cobre que sirve como vías conductoras y un sustrato no conductor como la fibra de vidrio (FR-4) u otros materiales especiales.
Otras capas pueden incluir los planos de potencia y tierra para la distribución de energía y la reducción del ruido.


Interconexiones y huellas:
La capa de cobre se graba para formar rastros conductores que sirven como vías para señales eléctricas y energía.
Las vías son agujeros revestidos que conectan las huellas entre diferentes capas, lo que permite interconexiones de múltiples capas.
Los patrones de anchura, espaciamiento y enrutamiento de la pista están diseñados para optimizar la integridad de la señal, la impedancia y el rendimiento eléctrico general.


Componente electrónico:
Los componentes electrónicos, como circuitos integrados, resistencias, condensadores y conectores, se montan y soldan en el PCB.
La colocación y el enrutamiento de estos componentes es fundamental para garantizar un rendimiento óptimo, refrigeración y funcionalidad general del sistema.



Tecnología de fabricación de PCB:
Los procesos de fabricación de PCB suelen incluir pasos como la laminación, la perforación, el revestimiento de cobre, el grabado y la aplicación de máscaras de soldadura.
Las tecnologías avanzadas como la perforación láser, el revestimiento avanzado y la co-laminación de múltiples capas se utilizan en diseños de PCB especializados.


El ensamblaje y soldadura de PCB:
Los componentes electrónicos se colocan y soldan en el PCB, ya sea manualmente o automáticamente, utilizando técnicas como la soldadura a través de agujeros o la soldadura de montaje superficial.
La soldadura por reflujo y la soldadura por onda son procesos automatizados comunes para conectar componentes.


Pruebas y control de calidad:
El PCB se somete a varios procesos de prueba e inspección, como inspección visual, pruebas eléctricas y pruebas funcionales para garantizar su fiabilidad y rendimiento.
Las medidas de control de calidad, como las inspecciones en el proceso y las prácticas de diseño para la fabricación (DFM, por sus siglas en inglés), ayudan a mantener altos estándares en la producción de PCB.


Dispositivos para la fabricación de PCB electrónicosse utilizan en una amplia variedad de aplicaciones, incluyendo electrónica de consumo, equipos industriales, sistemas automotrices, dispositivos médicos, equipos aeroespaciales y de telecomunicaciones, y más.Los avances continuos en la tecnología de PCB, como el desarrollo de PCB de alta densidad de interconexión (HDI) y PCB flexibles, han permitido la creación de dispositivos electrónicos más pequeños, más potentes y más eficientes energéticamente.

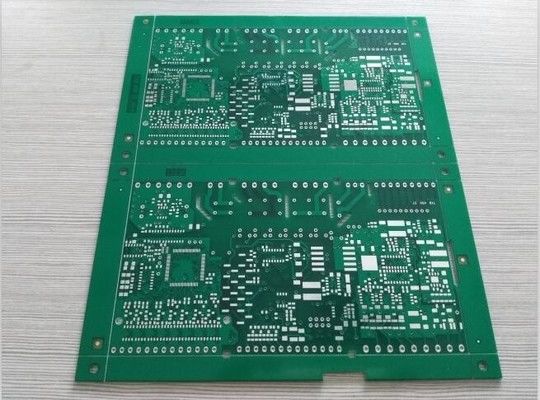

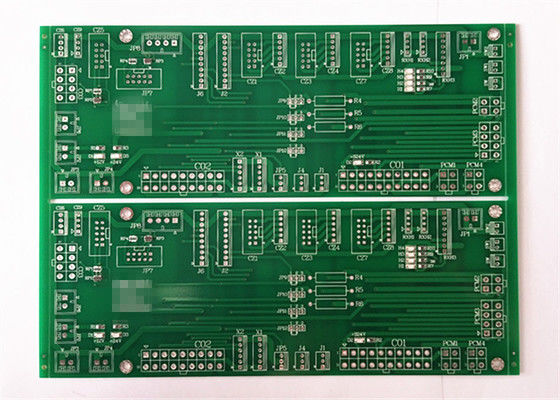

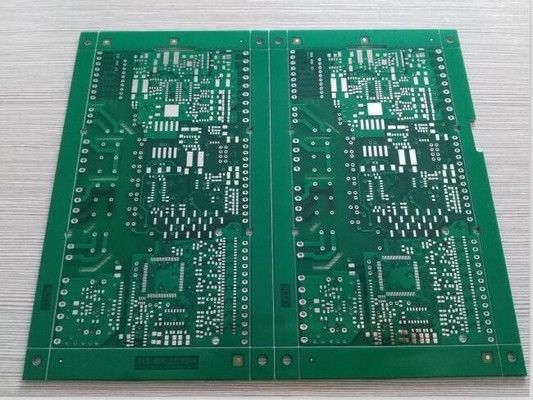

Más fotos de dos caras FR4 1.6mm 1 oz HASL PCB libre de plomo de un fabricante de PCB experimentado
 Superficie libre de plomo de doble cara FR4 HASL IPC Clase 2 Placas de circuitos impresos Placas de circuitos impresos electrónicos 0

Superficie libre de plomo de doble cara FR4 HASL IPC Clase 2 Placas de circuitos impresos Placas de circuitos impresos electrónicos 1

Superficie libre de plomo de doble cara FR4 HASL IPC Clase 2 Placas de circuitos impresos Placas de circuitos impresos electrónicos 2
