1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico

1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico

Nombre De La Marca: KAZ
Número De Modelo: Se trata de una combinación de los siguientes elementos:
Cuota De Producción: 1
Precio: 200
Capacidad De Suministro: 20000 sq.m/mes
Información detallada
Lugar de origen:
China
Certificación:
ISO9001, UL, RoHS
Las capas:
2
El material:
Fr-4
espesor del tablero:
1.6 mm
De cobre:
1 onza
Superficie:
HASL LF
tamaño:
138.5*160mm / 25UP
Detalles de empaquetado:
vacío
Capacidad de la fuente:
20000 sq.m/mes
Resaltar:

Electrónica placa de circuito

,

placa de circuito rígido flex

Descripción del producto

1 onza de cobre espesor blanco Soldmask HASL PCB de superficie de circuito impreso servicio de montaje de PCB





Cómo hacer un pedido:

  • Encuesta con Gerber
  • Citación según el archivo de Gerber
  • Los clientes estuvieron de acuerdo con el precio
  • Los clientes envían el correo postal
  • PI proporcionado para la información de pago
  • El pago está arreglado.
  • Proceso de ingeniería, EQ-Ensayo de la pregunta confirmada (si existe EQ) antes de la producción
  • Producción organizada
  • Arreglado el envío
  • Seguimiento del estado del envío
  • Cuestiones de los clientes
  • Repita el orden.



Capacidad de fabricación - PCB rígidos:



Punto de trabajo Capacidad de producción
Tipo de productos De una sola cara, doble cara y de varias capas
Tamaño máximo del tablero Se trata de una combinación de las siguientes características:
Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2.
Finalización de la superficie HASL, ENIG, OSP, inmersión de plata, Golden Finger, etc.
Las capas 1 ~ 20
espesor de la barra 0.4~4.0 mm
Cobre de base 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz)
Material del tablero FR-4, base de aluminio, polimida, base de cobre, base cerámica
Min Tamaño del agujero de perforación 0.1 mm
Ancho y espacio mínimo de la línea 0.075 mm
Platación de oro El espesor de la chapa de níquel es de 2,5 a 5 mm, el de oro es de 0,05 a 0,1 mm.
Pulverización de estaño espesor de estaño de 2,5 a 5 mm
Espacio de fresado el cable y el borde: 0,15 mm, el agujero y el borde: 0,2 mm, la tolerancia de contorno: +/- 0,1 mm
En el caso de las máquinas de la categoría 84 Ángulo: 30°/45°/60° Profundidad: 1~3 mm
El corte en V Ángulo: 30°/45°/60° Profundidad: 1/3 del grosor de la tabla, espacio mínimo: 80*80 mm
Prueba de encendido y apagado Área de ensayo máxima: 400*1,200 mm
Punto máximo de prueba: 12.000 puntos
Válvula de ensayo máxima: 300 V
Resistencia de aislamiento máxima: 100 mΩ
Tolerancia de control de la impedancia ± 10 por ciento
La resistencia a la soldadura 85°C~105°C / 280°C~360°C







    Las demás placas de circuitos impresos son los componentes básicos de los equipos electrónicos y constituyen la base física que conecta y sostiene varios componentes electrónicos.Desempeña un papel vital en la funcionalidad y fiabilidad de los sistemas electrónicos.



Los aspectos clave de las placas de circuito impreso electrónicas incluyen:



Capas y composición:

Los PCB suelen estar compuestos de múltiples capas, siendo el más común un diseño de 2 o 4 capas.

Estas capas están hechas de cobre que sirve como vías conductoras y un sustrato no conductor como la fibra de vidrio (FR-4) u otros materiales especiales.

Otras capas pueden incluir los planos de potencia y tierra para la distribución de energía y la reducción del ruido.



Interconexiones y huellas:

La capa de cobre se graba para formar rastros conductores que sirven como vías para señales eléctricas y energía.

Las vías son agujeros revestidos que conectan las huellas entre diferentes capas, lo que permite interconexiones de múltiples capas.

Los patrones de anchura, espaciamiento y enrutamiento de la pista están diseñados para optimizar la integridad de la señal, la impedancia y el rendimiento eléctrico general.



Componente electrónico:

Los componentes electrónicos, como circuitos integrados, resistencias, condensadores y conectores, se montan y soldan en el PCB.

La colocación y el enrutamiento de estos componentes es fundamental para garantizar un rendimiento óptimo, refrigeración y funcionalidad general del sistema.



Tecnología de fabricación de PCB:

Los procesos de fabricación de PCB suelen incluir pasos como la laminación, la perforación, el revestimiento de cobre, el grabado y la aplicación de máscaras de soldadura.

Las tecnologías avanzadas como la perforación láser, el revestimiento avanzado y la co-laminación de múltiples capas se utilizan en diseños de PCB especializados.



El ensamblaje y soldadura de PCB:

Los componentes electrónicos se colocan y soldan en el PCB, ya sea manualmente o automáticamente, utilizando técnicas como la soldadura a través de agujeros o la soldadura de montaje superficial.

La soldadura por reflujo y la soldadura por onda son procesos automatizados comunes para conectar componentes.



Pruebas y control de calidad:

El PCB se somete a varios procesos de prueba e inspección, como inspección visual, pruebas eléctricas y pruebas funcionales para garantizar su fiabilidad y rendimiento.

Las medidas de control de calidad, como las inspecciones en el proceso y las prácticas de diseño para la fabricación (DFM, por sus siglas en inglés), ayudan a mantener altos estándares en la producción de PCB.



Los PCB electrónicos se utilizan en una amplia variedad de aplicaciones, incluidos productos electrónicos de consumo, equipos industriales, sistemas automotrices, dispositivos médicos, equipos aeroespaciales y de telecomunicaciones,y másLos avances continuos en la tecnología de PCB, como el desarrollo de PCB de alta densidad de interconexión (HDI) y PCB flexibles, han permitido la creación de PCB más pequeños, más potentes y más eficientes.y dispositivos electrónicos más eficientes energéticamente.





Más fotos para este PCB de doble cara con 1,6 mm 1 oz de espesor de cobre tratamiento de superficie HASL blanco soldmask

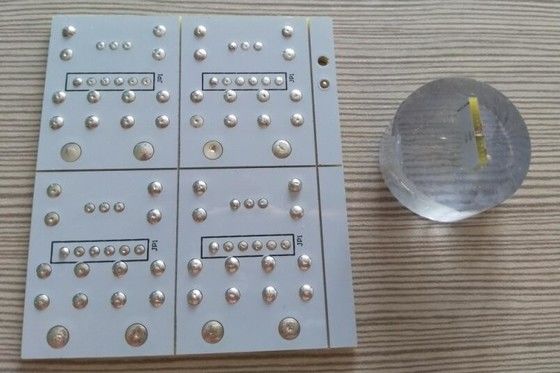

1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico 0

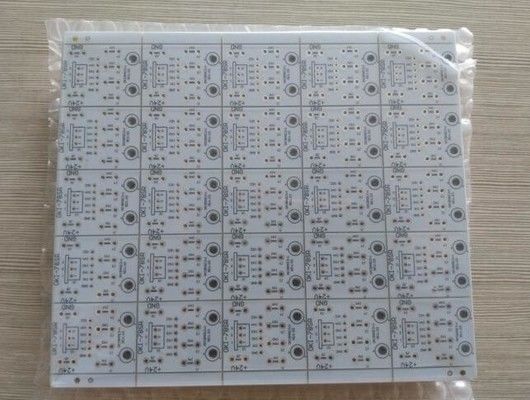

1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico 1

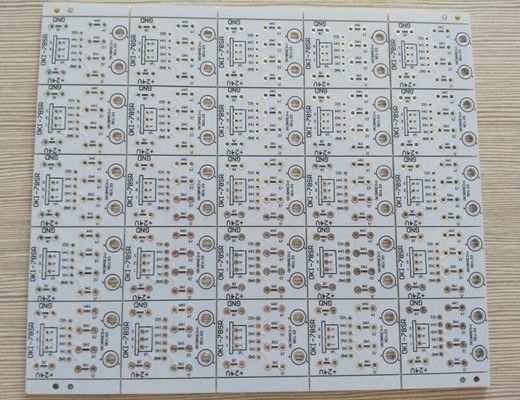

1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico 2





Aplicaciones del producto



1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico 3



Presentación de productos - PCB rígidos



1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico 4



Exposición de productos - FPC



1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico 5



Muestra de productos - ensamblajes de PCB



1 onza de cobre espesor blanco soldmask HASL superficie PCB placa de circuito impreso PCB servicio de ensamblaje placa de circuito impreso electrónico 6
