prototipo rápido de la vuelta y producción en masa para las plantas de fabricación del PWB de la asamblea 6 del PWB de SMT

prototipo rápido de la vuelta y producción en masa para las plantas de fabricación del PWB de la asamblea 6 del PWB de SMT

Nombre De La Marca: KAZ Circuit
Número De Modelo: PCBA-S-096597
Cuota De Producción: 1 pc
Precio: USD/pc
Condiciones De Pago: T/T, Western Union, Paypal
Capacidad De Suministro: 20.000 metros cuadrados/mes
Información detallada
Lugar de origen:
China
Certificación:
ISO9001, TS16949, UL, RoHS
Las capas:
2 capas
espesor del tablero:
1.6 mm
De cobre:
1 onza
Superficie:
HASL LF
Soldmask:
El verde
Película de seda:
Blanco
Detalles de empaquetado:
burbujas
Capacidad de la fuente:
20.000 metros cuadrados/mes
Resaltar:

placa de circuito fr4

,

Placa de circuito impreso multicapa

Descripción del producto

Prototipo de giro rápido y producción en masa paraEnsamblaje de PCB SMT6 líneas de ensamblaje de PCB



Especificaciones detalladas:


Las capas 2
El material Fr-4
espesor del tablero 1.6 mm
espesor de cobre 1 onza
Tratamiento de la superficie HASL LF
Soldmask & Silkscreen (mascarilla y protector de seda) Verde y blanco
Estándar de calidad Clasificación IPC 2, ensayo 100% en línea
Certificados Se aplican las siguientes condiciones:



Lo que KAZ Circuit puede hacer por usted:


  • Diseño de PCB y PCBA
  • Fabricación de PCB (prototipo, pequeñas y medianas empresas, producción en serie)
  • Componentes de abastecimiento
  • El conjunto de PCB/SMT/DIP


Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:


  • Archivo de Gerber, con especificación detallada del PCB
  • Lista BOM (Mejor con excel fomart)
  • Fotografías del PCBA (si usted ha hecho este PCBA antes)


Capacidad del fabricante:




Capacidad Dos caras: 12000 metros cuadrados / mes
Múltiplas capas: 8000 m2 / mes
Ancho/intervalo mínimo de la línea 4/4 mil (1mil = 0,0254 mm)
espesor del tablero 0.3~4.0 mm
Las capas 1 a 20 capas
El material FR-4, Aluminio, PI
espesor de cobre 0.5 ~ 4 onzas
Tg del material Tg140~Tg170
Tamaño máximo del PCB 600*1200 mm
Tamaño del agujero min 0.2 mm (+/- 0,025)
Tratamiento de la superficie HASL, ENIG y OSP


Capacidad SMT


prototipo rápido de la vuelta y producción en masa para las plantas de fabricación del PWB de la asamblea 6 del PWB de SMT 0



El ensamblaje de PCB SMT (Surface Mount Technology) es un método para llenar y soldar componentes electrónicos en una placa de circuito impreso (PCB).Los componentes están montados directamente en la superficie del PCB en lugar de pasar a través de agujeros como en el ensamblaje a través de agujerosEl SMT se utiliza ampliamente en la fabricación de electrónica moderna debido a sus ventajas en términos de tamaño de los componentes, densidad y automatización.Ensamblaje de PCB SMT:

Impresión con plantillas: el primer paso es aplicar pasta de soldadura sobre la PCB.y la pasta de soldadura se deposita a través de las aberturas en el plantillo en las almohadillas de soldaduraLa pasta de soldadura contiene pequeñas partículas de soldadura suspendidas en flujo.

Colocación de componentes: una vez aplicada la pasta de soldadura, una máquina automática de colocación de componentes, también conocida como máquina de recogida y colocación,se utiliza para colocar con precisión los componentes SMT en la pasta de soldaduraLa máquina recoge los componentes de los carretes, bandejas o tubos y los coloca con precisión en los lugares designados en el PCB.

Soldadura por reflujo: después de la colocación de los componentes, el PCB con la pasta de soldadura y los componentes pasa por un proceso de soldadura por reflujo.donde la pasta de soldadura pasa por un cambio de fase de una pasta a un estado fundidoLa soldadura fundida forma enlaces metalúrgicos entre los cables de los componentes y las placas de PCB, creando conexiones eléctricas y mecánicas fiables.

Inspección y ensayo: tras el proceso de soldadura por reflujo, el PCB ensamblado se inspecciona y prueba para garantizar la calidad.Se utilizan sistemas de inspección óptica automatizada (AOI) u otros métodos de inspección para detectar defectos de soldaduraTambién se pueden realizar pruebas funcionales para verificar la funcionalidad de la PCB ensamblada.

Procesamiento adicional: Dependiendo de los requisitos específicos del conjunto de PCB, se pueden realizar pasos adicionales, como la aplicación de recubrimiento conforme, la limpieza,o reelaboración/reparación de cualquier defecto identificadoEstos pasos aseguran la calidad final y la fiabilidad del conjunto SMT.

Ensamblaje de PCB SMTofrece varias ventajas, incluida una mayor densidad de componentes, costes de fabricación reducidos, una mejor integridad de la señal y una mayor eficiencia de producción.Permite el montaje de dispositivos electrónicos más pequeños y ligeros con un rendimiento mejorado.



Fotos de esto. Prototipo de giro rápido y producción en masa paraEnsamblaje de PCB SMT6 líneas de ensamblaje de PCB

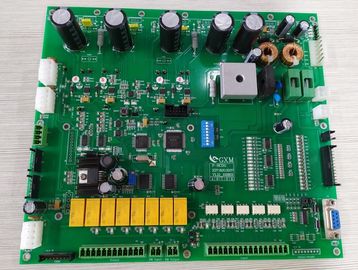

prototipo rápido de la vuelta y producción en masa para las plantas de fabricación del PWB de la asamblea 6 del PWB de SMT 1

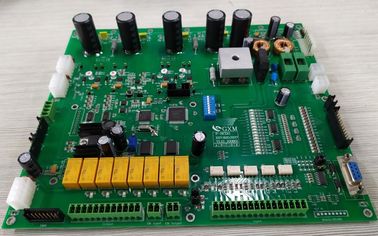

prototipo rápido de la vuelta y producción en masa para las plantas de fabricación del PWB de la asamblea 6 del PWB de SMT 2

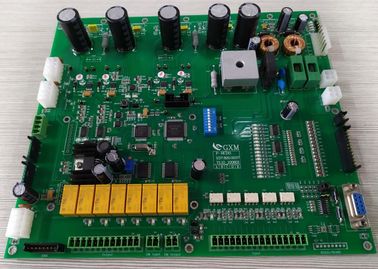

prototipo rápido de la vuelta y producción en masa para las plantas de fabricación del PWB de la asamblea 6 del PWB de SMT 3
