4 capas FR4 PCB, ensamblaje de placa de circuito electrónico y ensamblaje de placa de circuito electrónico de múltiples capas

4 capas de PCB FR4, montaje de placas de circuitos electrónicos y montaje de PCB multicapa

Características

• El conjunto de PCB de montaje de superficie (tanto PCB rígido como PCB flexible);Material FR4, cumple con el estándar 94V0
• Servicio OEM de una sola parada, y fabricación de contratos PCBA:
• Servicio de fabricación de contratos electrónicos
• A través del ensamblaje de agujeros/ensamblaje DIP;
• Unidad de unión;
• ensamblaje final;
• Construcción completa de caja llave en mano
• Mecánica / montaje eléctrico
• Gestión de la cadena de suministro/adquisición de componentes
• Fabricación de PCB;
• Apoyo técnico/servicio de ODM
• Tratamiento de la superficie: OSP, ENIG, HASL libre de plomo, protección del medio ambiente
• Compatible con las normas UL, CE y ROHS
• Envío por DHL, UPS, TNT, EMS o requerimiento del cliente

El PCBACapacidad técnica

    Conjunto de placas de circuitos electrónicoses el proceso de fabricación que consiste en ensamblar e interconectar componentes electrónicos en placas de circuitos impresos (PCB) para crear dispositivos electrónicos funcionales.

Los pasos clave en el proceso de ensamblaje de la placa de circuito electrónico son:

Fabricación de PCB:
Los PCB se fabrican colocando capas y grabando rastros de cobre en un sustrato no conductor como la fibra de vidrio u otro material dieléctrico.
Los diseños de PCB, incluidos los rastros de cobre, la ubicación de los componentes y otras características, a menudo se crean utilizando software de diseño asistido por computadora (CAD).

Compra de componentes:
Los componentes electrónicos necesarios, como las resistencias, condensadores, circuitos integrados (CI) y conectores, se obtienen de proveedores.
Seleccione cuidadosamente los componentes en función de sus características eléctricas, tamaño físico y compatibilidad con el diseño del PCB.

Colocación del elemento:
Los componentes electrónicos se colocan en el PCB utilizando técnicas manuales o automatizadas, como máquinas de selección y colocación.
La colocación de los componentes está guiada por el diseño del PCB para garantizar la correcta orientación y alineación en la placa.

Saldado:
Los componentes se fijan en el PCB y se conectan eléctricamente mediante un proceso de soldadura.
Esto se puede hacer utilizando varios métodos, como la soldadura por onda, la soldadura por reflujo o la soldadura selectiva.
La soldadura forma una conexión eléctricamente conductiva y mecánica entre los cables de los componentes y las almohadillas de cobre del PCB.

Inspección y ensayo:
El PCB ensamblado pasa por una inspección visual y varios procedimientos de prueba para garantizar la calidad y la funcionalidad del circuito.
Estos ensayos pueden incluir ensayos eléctricos, ensayos funcionales, ensayos ambientales y ensayos de fiabilidad.
Cualquier defecto o problema descubierto durante la fase de inspección y ensayo se resolverá antes del montaje final.

Limpieza y revestimiento conforme:
Después del proceso de soldadura, el PCB puede limpiarse para eliminar cualquier flujo o contaminantes restantes.
Dependiendo de la aplicación, se puede aplicar un revestimiento conforme al PCB para proporcionar protección ambiental y mejorar la fiabilidad.

Ensamblaje final y embalaje:
Los PCB probados e inspeccionados pueden integrarse en sistemas o recintos más grandes, como chasis, carcasas u otros componentes mecánicos.
Los productos ensamblados se empaquetan y se preparan para su envío o posterior distribución.


Conjunto de placas de circuitos electrónicoses un proceso crítico en la fabricación de dispositivos electrónicos, que garantiza un funcionamiento fiable y eficiente del producto final.medidas de fabricación de precisión y control de calidad para proporcionar sistemas electrónicos de alta calidad.

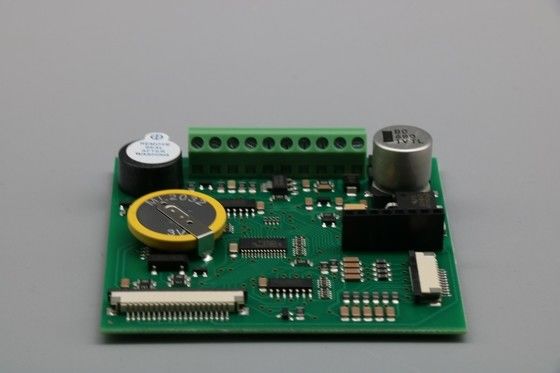

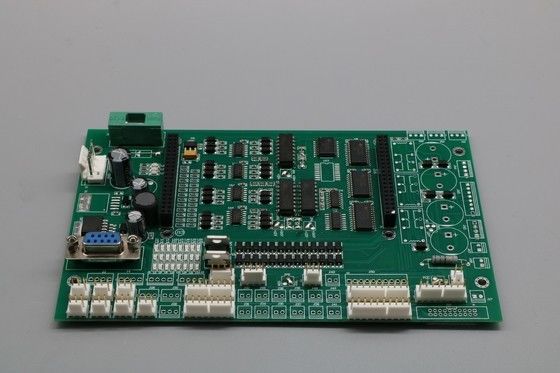

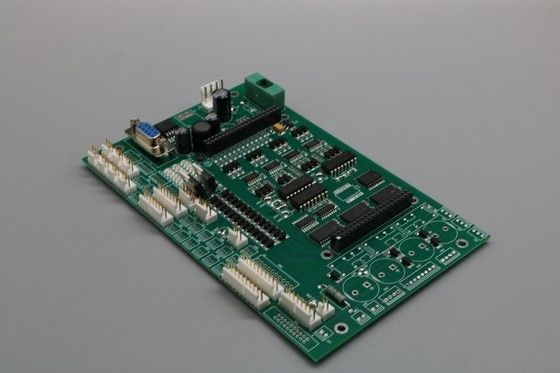

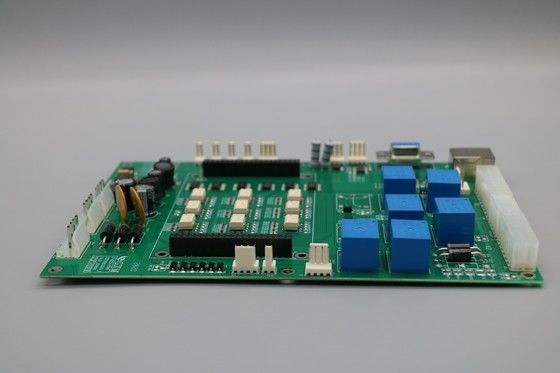

Imágenes de PCBA
