10 capas de FR4 ENIG del PWB de la fabricación de la placa de circuito con el finger de oro

10 capas de FR4 ENIG del PWB de la fabricación de la placa de circuito con el finger de oro

Nombre De La Marca: KAZ Circuit
Número De Modelo: Se trata de una combinación de las siguientes sustancias:
Cuota De Producción: 1 pc
Precio: USD/pc
Condiciones De Pago: T / T, Western Union, PayPal
Capacidad De Suministro: 20.000 metros cuadrados/mes
Información detallada
Lugar de origen:
China
Certificación:
ISO9001, TS16949, UL, RoHS
Categary:
PWB de múltiples capas
El material:
Fr-4
Las capas:
10 capas
espesor del tablero:
1.6 mm
De cobre:
1 onza
Superficie:
Enig
Detalles de empaquetado:
burbujas
Capacidad de la fuente:
20.000 metros cuadrados/mes
Resaltar:

PCB rígido de Flex

,

PCB placa de circuito impreso

Descripción del producto

10 capas de FR4 ENIG placa de circuito PCB Fabricación con el dedo dorado





Especificaciones detalladas:



Las capas 10
El material Fr-4
espesor del tablero 1.6 mm
espesor de cobre 1 onza
Tratamiento de la superficie HASL
Soldmask & Silkscreen (mascarilla y protector de seda) Verde y blanco
Estándar de calidad Clasificación IPC 2, ensayo 100% en línea
Certificados Se aplican las siguientes condiciones:






Lo que KAZ Circuit puede hacer por usted:



  • Diseño de PCB y PCBA
  • Fabricación de PCB (prototipo, pequeñas y medianas empresas, producción en serie)
  • Componentes de abastecimiento
  • El conjunto de PCB/SMT/DIP




Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:



  • Archivo de Gerber, con especificación detallada del PCB
  • Lista BOM (Mejor con excel fomart)
  • Fotografías del PCBA (si usted ha hecho este PCBA antes)




Información de la empresa:


KAZ Circuit es un fabricante profesional de PCB de China desde 2007, también proporciona servicio de ensamblaje de PCB para nuestros clientes. Ahora con unos 300 empleados. Certificado con ISO9001, TS16949, UL, RoHS.Estamos seguros de ofrecerle productos de calidad con precio de fábrica dentro del tiempo de entrega más rápido!






Capacidad del fabricante:


Capacidad Dos caras: 12000 metros cuadrados / mes
Múltiplas capas: 8000 m2 / mes
Ancho/intervalo mínimo de la línea 4/4 mil (1mil = 0,0254 mm)
espesor del tablero 0.3~4.0 mm
Las capas 1 a 20 capas
El material FR-4, Aluminio, PI
espesor de cobre 0.5 ~ 4 onzas
Tg del material Tg140~Tg170
Tamaño máximo del PCB 600*1200 mm
Tamaño del agujero min 0.2 mm (+/- 0,025)
Tratamiento de la superficie HASL, ENIG y OSP





Capacidad SMT

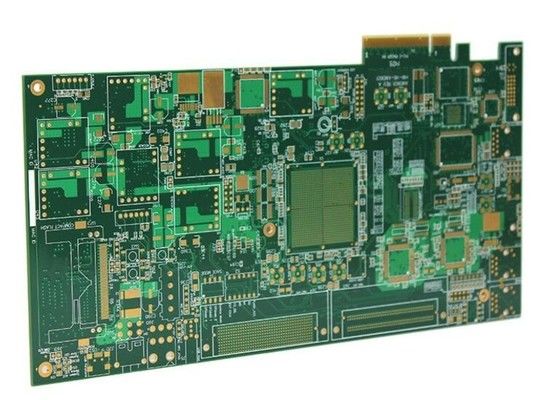

10 capas de FR4 ENIG del PWB de la fabricación de la placa de circuito con el finger de oro 0



PCB de varias capas


PCB de varias capases una placa de circuito impreso hecha de más de dos capas de papel de cobre, que consta de una lámina interna de cobre, un sustrato aislante y una lámina exterior de cobre,y la interconexión entre las capas se logra por perforación y revestimiento de cobreEn comparación con los PCB de una sola capa o de dos capasPCB de varias capaspuede lograr una mayor densidad de cableado y un diseño de circuitos complejos.



Ventajas de los PCB multicapa:

Mayor densidad de cableado y capacidades de diseño de circuitos complejos
Mejor compatibilidad electromagnética e integridad de la señal
Rutas de transmisión de señales más cortas, mejor rendimiento del circuito
Mayor fiabilidad y resistencia mecánica
Distribución de energía y tierra más flexible


Composición de los PCB multicapa:

Fuel interior de cobre: Proporciona capa conductiva y cableado
Substrato aislante (FR-4, dieléctrico de baja pérdida de alta frecuencia, etc.): aísla y sostiene cada capa de papel de cobre
Foliu de cobre exterior: Proporciona cableado de superficie e interfaz
Metalización perforada: Realiza conexión eléctrica entre capas
Tratamiento de superficie: HASL, ENIG, OSP y otros procesos de tratamiento de superficie


Diseño y fabricación de PCB multicapa:

Diseño de circuitos: integridad de la señal, diseño de integridad de potencia/tierra de placas multicapa
Diseño y cableado: asignación razonable de capas y optimización del enrutamiento
Diseño del proceso: tamaño de la abertura, espaciamiento de las capas, grosor de la lámina de cobre, etc.
Proceso de fabricación: laminación, perforación, recubrimiento de cobre, grabado, tratamiento de superficie, etc.





Más fotos de esto. 10 capas FR-4 ENIG High Tg PCB Circuit Board Fabricación con el dedo dorado

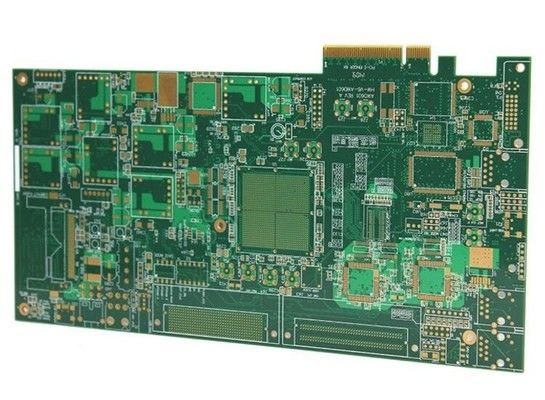

10 capas de FR4 ENIG del PWB de la fabricación de la placa de circuito con el finger de oro 1

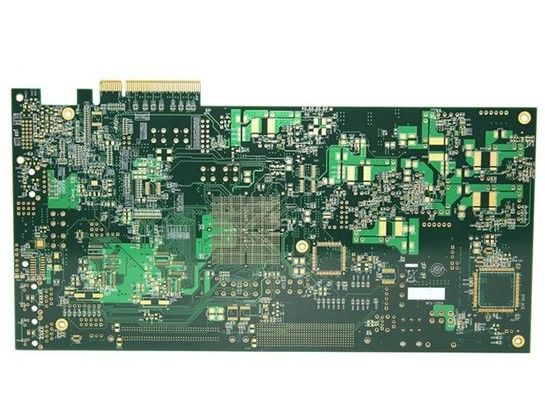

10 capas de FR4 ENIG del PWB de la fabricación de la placa de circuito con el finger de oro 2

10 capas de FR4 ENIG del PWB de la fabricación de la placa de circuito con el finger de oro 3
