Conjunto de placas de circuitos electrónicos con fabricación por contrato



Características del PCBA del interruptor


  • Material: FR4 Tg180, con 6 capas
  • Traza/espacio mínimo: 0,1 mm
  • Ciego y sepultado a través y a través en el panel
  • Material: FR4, con alta Tg
  • Conforme con la Directiva RoHS
  • espesor del tablero: 0,4-5,0 mm +/-10%
  • Número de capas: 1-22 capas
  • Peso de cobre: 0,5-5 onzas
  • Min lado del orificio de acabado: 8 mils
  • Perforación con láser: 4 milis
  • Ancho/espacio de trazado mínimo: 4/4 mil (producción), 3/3 mil (muestreo)
  • Máscara de soldadura: verde, azul, blanco, negro, azul y amarillo
  • Leyenda: blanco, negro y amarillo
  • Dimensiones máximas del tablero: 18 * 2 pulgadas
  • Opciones de tipo de acabado: oro, plata, estaño, oro duro, HASL, LF HASL
  • Norma de inspección: ipc-A-600H/IPC-6012B, clase 2/3
  • Prueba electrónica: 100%
  • Informe: inspección final, prueba E, prueba de capacidad de soldadura, micro sección
  • Certificaciones: UL, SGS, conforme con la Directiva RoHS, ISO 9001:2008, ISO/TS16949:2009



Intercambio de PCBAcapacidad


Técnicas de control de velocidad Precisión de la posición:20 um
Tamaño de los componentes:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP
Altura máxima del componente: 25 mm
Tamaño máximo de los PCB:680 × 500 mm
Tamaño mínimo de los PCB: no limitado
espesor del PCB:0.3 a 6 mm
Peso de los PCB: 3 kg
Soldado de onda Ancho máximo del PCB: 450 mm
Ancho mínimo del PCB: no limitado
Altura del componente: 120 mm superior/bot 15 mm
El soldado del sudor Tipo de metal: piezas, piezas enteras, incrustaciones, paradas
Material metálico: cobre, aluminio
Finalización de la superficie: recubrimiento Au, recubrimiento de las franjas, recubrimiento Sn
La frecuencia de la vejiga aérea es inferior al 20%
Aplicación de prensado Rango de presión: 0-50KN
Tamaño máximo del PCB: 800X600 mm
Pruebas Tecnología de la información y la comunicación, vuelo de sondas, combustión, pruebas de función, ciclos de temperatura




Conjunto de placas de circuitos electrónicoses el proceso de fabricación que consiste en ensamblar e interconectar componentes electrónicos en placas de circuitos impresos (PCB) para crear dispositivos electrónicos funcionales.

Los pasos clave en el proceso de ensamblaje de la placa de circuito electrónico son:

Fabricación de PCB:
Los PCB se fabrican colocando capas y grabando rastros de cobre en un sustrato no conductor como la fibra de vidrio u otro material dieléctrico.
Los diseños de PCB, incluidos los rastros de cobre, la ubicación de los componentes y otras características, a menudo se crean utilizando software de diseño asistido por computadora (CAD).


Compra de componentes:
Los componentes electrónicos necesarios, como las resistencias, condensadores, circuitos integrados (CI) y conectores, se obtienen de proveedores.
Seleccione cuidadosamente los componentes en función de sus características eléctricas, tamaño físico y compatibilidad con el diseño del PCB.


Colocación del elemento:
Los componentes electrónicos se colocan en el PCB utilizando técnicas manuales o automatizadas, como máquinas de selección y colocación.
La colocación de los componentes está guiada por el diseño del PCB para garantizar la correcta orientación y alineación en la placa.


Saldado:
Los componentes se fijan en el PCB y se conectan eléctricamente mediante un proceso de soldadura.
Esto se puede hacer utilizando varios métodos, como la soldadura por onda, la soldadura por reflujo o la soldadura selectiva.
La soldadura forma una conexión eléctricamente conductiva y mecánica entre los cables de los componentes y las almohadillas de cobre del PCB.


Inspección y ensayo:
El PCB ensamblado pasa por una inspección visual y varios procedimientos de prueba para garantizar la calidad y la funcionalidad del circuito.
Estos ensayos pueden incluir ensayos eléctricos, ensayos funcionales, ensayos ambientales y ensayos de fiabilidad.
Cualquier defecto o problema descubierto durante la fase de inspección y ensayo se resolverá antes del montaje final.


Limpieza y revestimiento conforme:
Después del proceso de soldadura, el PCB puede limpiarse para eliminar cualquier flujo o contaminantes restantes.
Dependiendo de la aplicación, se puede aplicar un revestimiento conforme al PCB para proporcionar protección ambiental y mejorar la fiabilidad.


Ensamblaje final y embalaje:
Los PCB probados e inspeccionados pueden integrarse en sistemas o recintos más grandes, como chasis, carcasas u otros componentes mecánicos.
Los productos ensamblados se empaquetan y se preparan para su envío o posterior distribución.


Conjunto de placas de circuitos electrónicoses un proceso crítico en la fabricación de dispositivos electrónicos, que garantiza un funcionamiento fiable y eficiente del producto final.medidas de fabricación de precisión y control de calidad para proporcionar sistemas electrónicos de alta calidad.



Cambiar las imágenes de PCBA

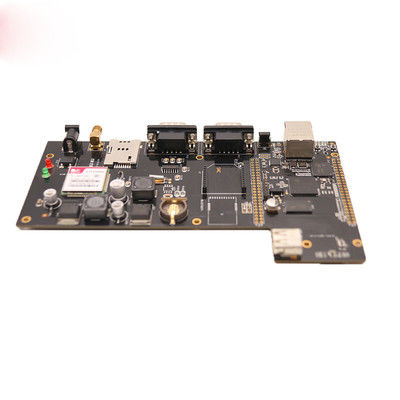

Asamblea electrónica de la placa de circuito con el montaje del PWB del interruptor de la fabricación de contrato 0

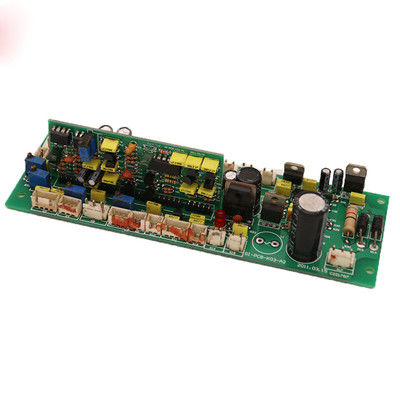

Asamblea electrónica de la placa de circuito con el montaje del PWB del interruptor de la fabricación de contrato 1

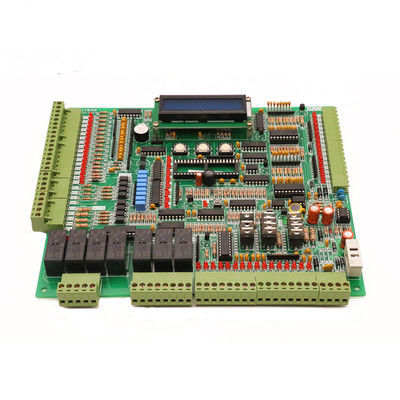

Asamblea electrónica de la placa de circuito con el montaje del PWB del interruptor de la fabricación de contrato 2

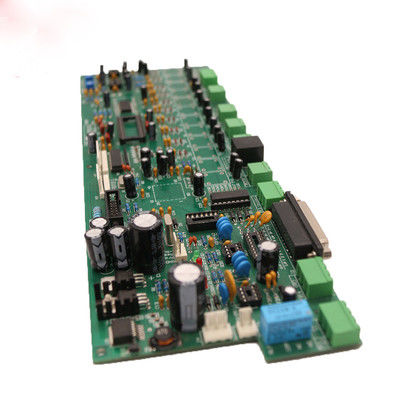

Asamblea electrónica de la placa de circuito con el montaje del PWB del interruptor de la fabricación de contrato 3

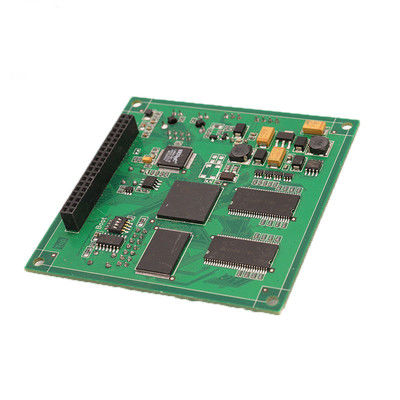

Asamblea electrónica de la placa de circuito con el montaje del PWB del interruptor de la fabricación de contrato 4
