Placa de circuito de PCB de múltiples capas 4 capas FR-4 Tg150 1.0mm ENIG 1U" Servicio de ensamblaje de PCB
Esta es una placa de circuito de 4 capas FR-4 Tg150 1.0mm 1/H/H/1 oz de cobre ENIG 1u" de múltiples capas, especificación detallada como se muestra a continuación, con estándar de calidad IPC Clase 2, el tamaño del panel es 112.5 * 202mm.
Capacidad de fabricación - PCB rígidos
| Punto de trabajo | Capacidad de producción |
| Tipo de productos | De una sola cara, doble cara y de varias capas |
| Tamaño máximo del tablero | Se trata de una combinación de las siguientes características: |
| Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. | |
| Finalización de la superficie | HASL, ENIG, OSP, inmersión de plata, Golden Finger, etc. |
| Las capas | 1 ~ 20 |
| espesor de la barra | 0.4~4.0 mm |
| Cobre de base | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| Material del tablero | FR-4, base de aluminio, polimida, base de cobre, base cerámica |
| Min Tamaño del agujero de perforación | 0.1 mm |
| Ancho y espacio mínimo de la línea | 0.075 mm |
| Platación de oro | El espesor de la chapa de níquel es de 2,5 a 5 mm, el de oro es de 0,05 a 0,1 mm. |
| Pulverización de estaño | espesor de estaño de 2,5 a 5 mm |
| Espacio de fresado | el cable y el borde: 0,15 mm, el agujero y el borde: 0,2 mm, la tolerancia de contorno: +/- 0,1 mm |
| En el caso de las máquinas de la categoría 84 | Ángulo: 30°/45°/60° Profundidad: 1~3 mm |
| El corte en V | Ángulo: 30°/45°/60° Profundidad: 1/3 del grosor de la tabla, espacio mínimo: 80*80 mm |
| Prueba de encendido y apagado | Área de ensayo máxima: 400*1,200 mm |
| Punto máximo de prueba: 12.000 puntos | |
| Válvula de ensayo máxima: 300 V | |
| Resistencia de aislamiento máxima: 100 mΩ | |
| Tolerancia de control de la impedancia | ± 10 por ciento |
| La resistencia a la soldadura | 85°C~105°C / 280°C~360°C |
Tamaño del PCB: 112,5*202mm / 25 UP
Norma de calidad de la clase 2 IPC.
Lo que KAZ Circuit puede hacer por usted:
Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:
Información de la empresa:
KAZ Circuit es un fabricante profesional de PCB de China desde 2007, también proporciona servicio de ensamblaje de PCB para nuestros clientes. Ahora con unos 300 empleados. Certificado con ISO9001, TS16949, UL, RoHS.Estamos seguros de ofrecerle productos de calidad con precio de fábrica dentro del tiempo de entrega más rápido!
Capacidad del fabricante:
| Capacidad | Dos caras: 12000 metros cuadrados / mes Múltiplas capas: 8000 m2 / mes |
| Ancho/intervalo mínimo de la línea | 4/4 mil (1mil = 0,0254 mm) |
| espesor del tablero | 0.3~4.0 mm |
| Las capas | 1 a 20 capas |
| El material | FR-4, Aluminio, PI |
| espesor de cobre | 0.5 ~ 4 onzas |
| Tg del material | Tg140~Tg170 |
| Tamaño máximo del PCB | 600*1200 mm |
| Tamaño del agujero min | 0.2 mm (+/- 0,025) |
| Tratamiento de la superficie | HASL, ENIG y OSP |
PCB de varias capases una placa de circuito impreso hecha de más de dos capas de papel de cobre, que consta de una lámina interna de cobre, un sustrato aislante y una lámina exterior de cobre,y la interconexión entre las capas se logra por perforación y revestimiento de cobreEn comparación con los PCB de una sola capa o de dos capasPCB de varias capaspuede lograr una mayor densidad de cableado y un diseño de circuitos complejos.
Ventajas de los PCB multicapa:
Mayor densidad de cableado y capacidades de diseño de circuitos complejos
Mejor compatibilidad electromagnética e integridad de la señal
Rutas de transmisión de señales más cortas, mejor rendimiento del circuito
Mayor fiabilidad y resistencia mecánica
Distribución de energía y tierra más flexible
Composición de los PCB multicapa:
Fuel interior de cobre: Proporciona capa conductiva y cableado
Substrato aislante (FR-4, dieléctrico de baja pérdida de alta frecuencia, etc.): aísla y sostiene cada capa de papel de cobre
Foliu de cobre exterior: Proporciona cableado de superficie e interfaz
Metalización perforada: Realiza conexión eléctrica entre capas
Tratamiento de superficie: HASL, ENIG, OSP y otros procesos de tratamiento de superficie
Diseño y fabricación de PCB multicapa:
Diseño del circuito: integridad de la señal, diseño de la integridad de la potencia/tierraplacas de varias capas
Diseño y cableado: asignación razonable de capas y optimización del enrutamiento
Diseño del proceso: tamaño de la abertura, espaciamiento de las capas, grosor de la lámina de cobre, etc.
Proceso de fabricación: laminación, perforación, recubrimiento de cobre, grabado, tratamiento de superficie, etc.

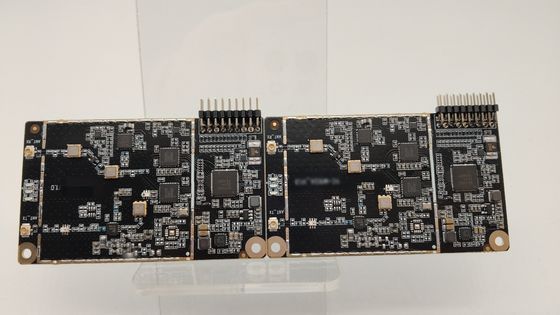

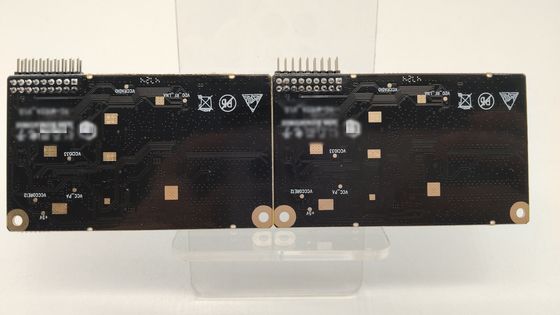

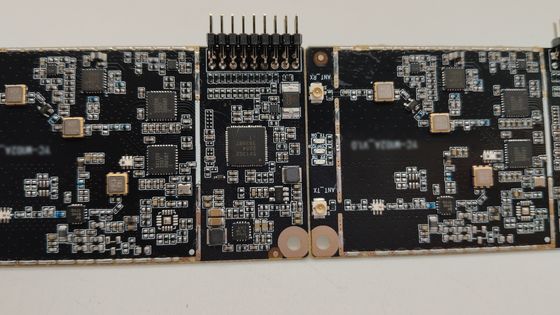

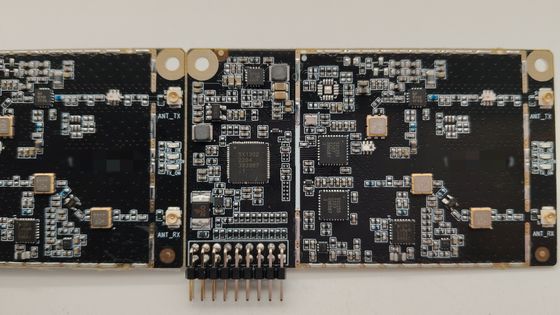

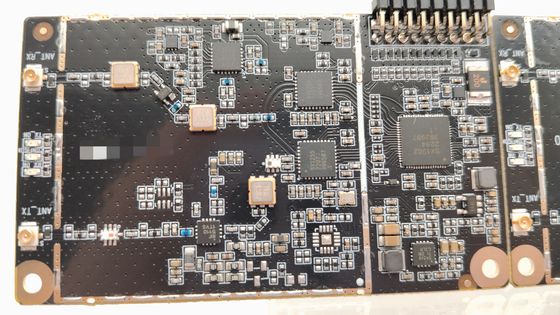

Más fotos para este 4 capas FR-4 Tg150 1.0mm 1/H/H/1 oz de cobre ENIG 1u" PCB multicapa
