6 capas FR4 HDI PCB Prototipo de ensamblaje fabricante ensamblaje de PCB shenzhen

6 capas FR4 HDI PCB Prototipo de ensamblaje fabricante ensamblaje de PCB shenzhen

Nombre De La Marca: Null
Número De Modelo: KAZD
Cuota De Producción: 1PC
Precio: 0.1-5 usd/pc
Condiciones De Pago: T/T, Western Union, Paypal
Capacidad De Suministro: 20000㎡ por mes
Información detallada
Lugar de origen:
CHINA
Certificación:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT y DIP:
Apoyo
Aplicación:
Equipo del metro
Prueba del PWB:
prueba eléctrica
Modo de ensayo de PCB:
Proba de vuelo y prueba de la máquina
Prueba de PCBA:
Prueba visual; AOI; rayos X; prueba de función
Componente:
Suministrado por el cliente o por el fabricante
servicio de diseño:
Apoyo
Reproducción de las pruebas:
Apoyo
Detalles de empaquetado:
Envasado al vacío; Algodón de la espuma
Capacidad de la fuente:
20000㎡ por mes
Resaltar:

Asamblea del prototipo del PWB de HDI

,

Asamblea del prototipo del PWB FR4

,

Asamblea del PWB del prototipo de 6 capas

Descripción del producto

Fabricante de ensamblaje de prototipos de PCB HDI de 6 capas FR4montaje de PCB en Shenzhen



1Especificaciones detalladas

El material Frutas y verduras
espesor de cobre Se trata de un artículo de la legislación de la Unión Europea.
Capa 6
Tratamiento de la superficie Oro de inmersión 2 u'
Máscara de soldadura El verde
Peluquería Blanco
Agujero de perforación 8 millones
Min agujero láser 4 millones

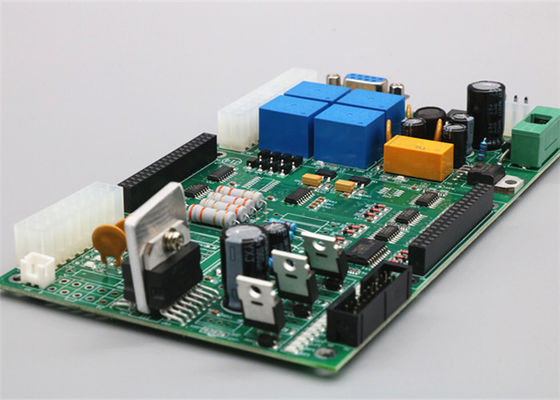

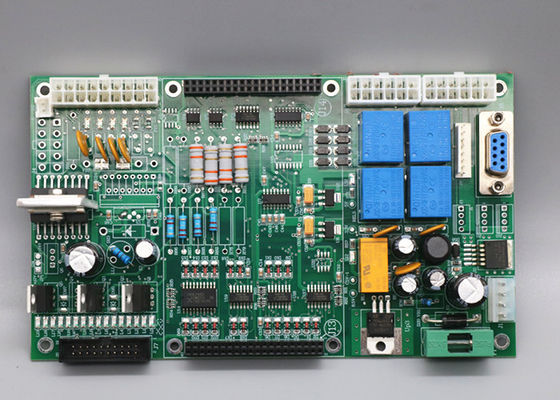

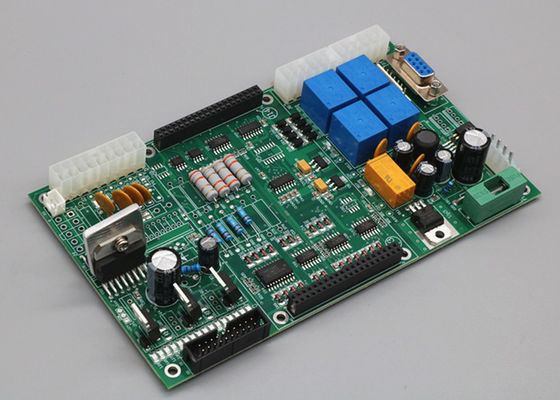

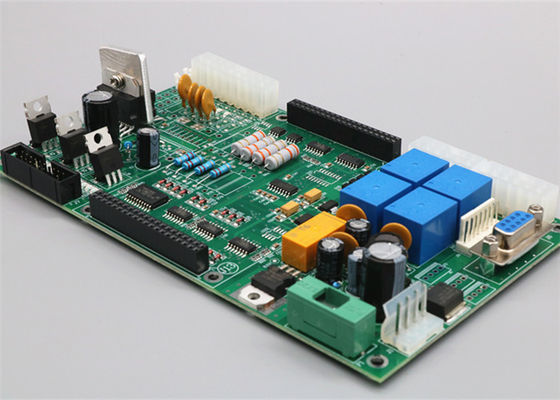

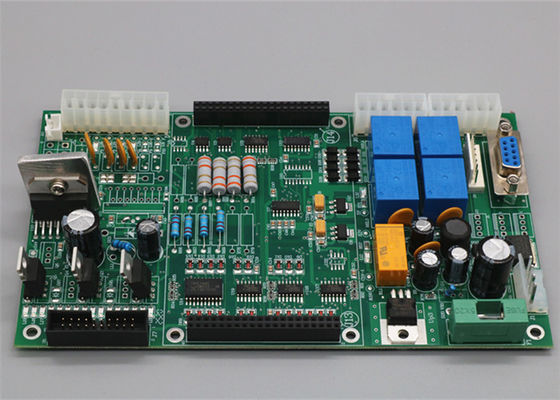

2Las fotos.

6 capas FR4 HDI PCB Prototipo de ensamblaje fabricante ensamblaje de PCB shenzhen 0



3. Preguntas frecuentes



P: ¿Qué archivos utilizan en la fabricación de PCB?
A: Gerber o Eagle, lista de la BOM, PNP y posición de los componentes



P: ¿Es posible que pueda ofrecer una muestra?
R: Sí, podemos personalizar su muestra para probar antes de la producción en masa



P: ¿Cuándo obtendré la cotización después de enviar Gerber, BOM y procedimiento de prueba?
A: Dentro de las 6 horas para el presupuesto de PCB y alrededor de las 24-48 horas para el presupuesto de PCBA.



P: ¿Cómo puedo conocer el proceso de producción de mi PCB?

A: 5-7 días para la producción de PCB y la compra de componentes, y 14 días para el ensamblaje y prueba de PCB.



P: ¿Cómo puedo asegurarme de la calidad de mi PCB?
R: Nos aseguramos de que cada pieza de productos de PCB funcione bien antes del envío. Los probaremos todos de acuerdo con su procedimiento de prueba.





El ensamblaje de PCB, también conocido como ensamblaje de placas de circuito impreso, es el proceso de llenar y soldar componentes electrónicos en un PCB (placa de circuito impreso).Implica varios pasos para transformar un PCB desnudo en un dispositivo electrónico funcionalAquí hay una descripción general del proceso de ensamblaje de PCB:

Adquisición de componentes: el primer paso es obtener y adquirir los componentes electrónicos necesarios para el ensamblaje de PCB. Estos componentes pueden incluir resistencias, condensadores, circuitos integrados,ConectoresLos componentes se pueden obtener de varios proveedores o distribuidores.

Fabricación de PCB: antes del montaje, el propio PCB debe ser fabricado.y marcas de serigrafía.



Colocación de los componentes: en este paso, los componentes electrónicos se montan en el PCB.Los dos métodos principales de colocación de los componentes son la tecnología de montaje superficial (SMT) y la tecnología de agujero (THT)Los componentes SMT se colocan en la superficie del PCB y se soldan utilizando técnicas de soldadura con pasta de soldadura y soldadura de reflujo.Los componentes THT tienen cables que pasan a través de agujeros en el PCB y se soldan en el lado opuesto.



Soldadura: Una vez que los componentes se colocan en el PCB, se realiza el proceso de soldadura para crear conexiones eléctricas y mecánicas.La soldadura se puede realizar mediante varios métodos, como la soldadura por reflujo (para componentes SMT), soldadura en onda (para componentes THT) o soldadura manual (para componentes específicos o reelaboración).



Inspección y ensayo: después de la soldadura, el PCB ensamblado se somete a inspección y ensayo para garantizar la calidad y funcionalidad del dispositivo electrónico.Inspección por rayos X, ensayos funcionales y otros métodos pueden emplearse para identificar cualquier defecto o falla.



Ensamblaje final: una vez verificado que el conjunto de PCB funciona correctamente, puede integrarse en el conjunto del producto final.instalación de recubrimiento, y conexión a otros subsistemas o componentes.



Vale la pena señalar que el proceso de ensamblaje de PCB puede variar dependiendo de los requisitos específicos, los estándares de la industria y las capacidades de fabricación del fabricante contratado o de la casa de ensamblaje.
