| Nombre De La Marca: | Null |
| Número De Modelo: | KAZ |
| Cuota De Producción: | 1pcs |
| Precio: | 0.1-5 USD |
| Condiciones De Pago: | T/T, Western Union, Paypal |
| Capacidad De Suministro: | 20000 metros |
8 capas HDI PCB fábrica de PCB ensamblaje Shenzhen fabricantes de placas de circuito impreso
1Especificaciones detalladas
| El material | Frutas y verduras |
| espesor del tablero | 1.6 mm |
| Tratamiento de la superficie | En el caso de los productos de la categoría II, el apartado 1 se sustituye por el texto siguiente: |
| espesor de cobre | Se trata de un producto de calidad superior a los productos de calidad inferior a los productos de calidad superior. |
| Máscara de soldadura | El verde |
| Peluquería | Blanco |
| El agujero de perforación con láser Min | 4 millas |
| Grupo de trabajo | El corte en V |
Introducción:
Reunión de placas de circuito impreso El sistema de circuito impreso (PCBA) es un sistema de circuito impreso que se utiliza para conectar el SMT (Surface Mounted Technolofy) y el DIP en la placa de circuito impreso, también llamada PCBA.
Producción:
Tanto SMT como DIP son medios de integración de componentes en la placa de PCB.SMT no necesita perforar agujeros en el PCB, mientras que es necesario que el DIP conecte el alfiler del componente en el agujero perforado.
En el caso de los vehículos de motor.
El proceso de producción es el siguiente: el posicionamiento de la placa de PCB, la impresión de pasta de soldadura, la pasta y el paquete,Volver a la estufa de soldadura, por fin inspección.
Unidad de circuito impreso (PCB), también conocida como unidad de circuito impreso o fabricación de PCB,es el proceso de llenar y soldar componentes electrónicos en un PCB para crear un dispositivo electrónico funcionalEl proceso de ensamblaje de PCB suele incluir los siguientes pasos:
Adquisición de componentes: el primer paso es obtener y adquirir los componentes electrónicos necesarios para el ensamblaje de PCB. Estos componentes pueden incluir resistencias, condensadores, circuitos integrados,ConectoresLos componentes se pueden obtener de varios proveedores o distribuidores.
Fabricación de PCB: antes del ensamblaje, el propio PCB necesita ser fabricado. Esto implica diseñar el diseño del PCB, crear los archivos de diseño del PCB, fabricar el PCB desnudo,y la aplicación de los rastros de cobre necesariosLa fabricación de PCB se puede hacer utilizando diferentes técnicas como el grabado, el fresado o la impresión.
Colocación de los componentes: en este paso, los componentes electrónicos se montan en el PCB.Los dos métodos principales de colocación de los componentes son la tecnología de montaje superficial (SMT) y la tecnología de agujero (THT)Los componentes SMT se colocan en la superficie del PCB y se soldan utilizando técnicas de soldadura con pasta de soldadura y soldadura de reflujo.Los componentes THT tienen cables que pasan a través de agujeros en el PCB y se soldan en el lado opuesto.
Soldadura: Una vez que los componentes se colocan en el PCB, se realiza el proceso de soldadura para crear conexiones eléctricas y mecánicas.La soldadura se puede realizar mediante varios métodos, como la soldadura por reflujo (para componentes SMT), soldadura en onda (para componentes THT) o soldadura manual (para componentes específicos o reelaboración).
Inspección y ensayo: después de la soldadura, el PCB ensamblado se somete a inspección y ensayo para garantizar la calidad y funcionalidad del dispositivo electrónico.Inspección por rayos X, ensayos funcionales y otros métodos pueden emplearse para identificar cualquier defecto o falla.
Ensamblaje final: una vez verificado que el conjunto de PCB funciona correctamente, puede integrarse en el conjunto del producto final.instalación de recubrimiento, y conexión a otros subsistemas o componentes.
El proceso de ensamblaje de PCB puede variar dependiendo de los requisitos específicos, los estándares de la industria y las capacidades de fabricación del fabricante contratado o de la casa de ensamblaje.técnicas avanzadas como la soldadura selectiva, aplicación de recubrimientos conformes y procedimientos de ensayo pueden emplearse en función de la complejidad y funcionalidad del dispositivo electrónico que se está ensamblando.

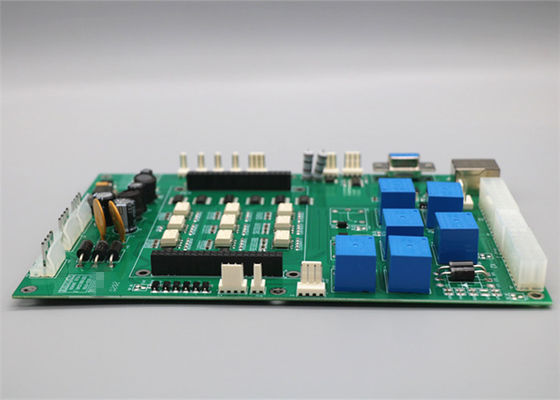

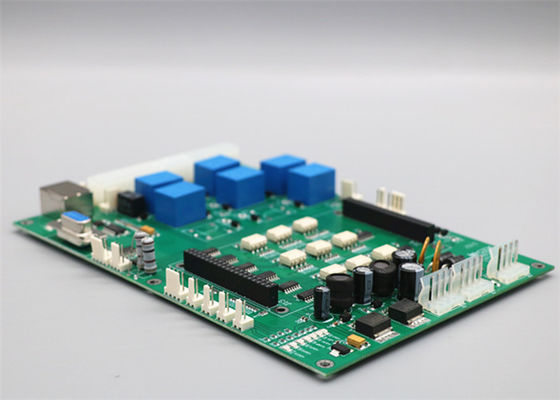

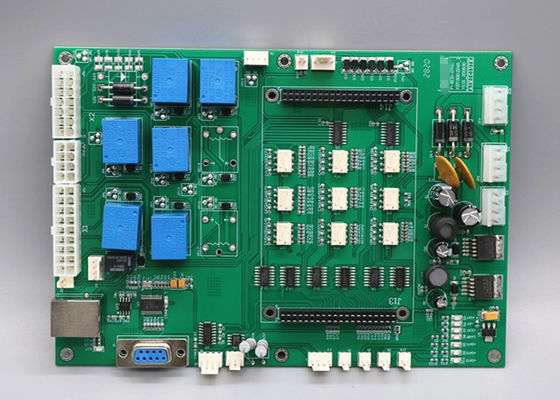

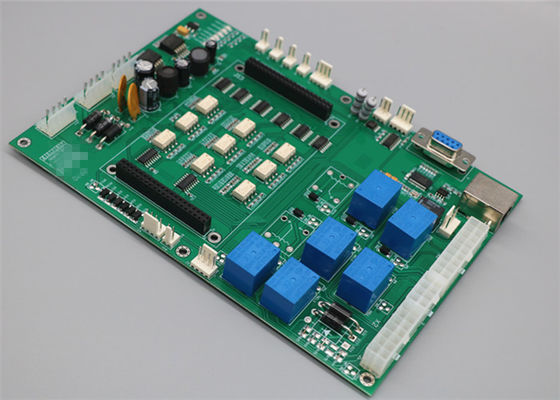

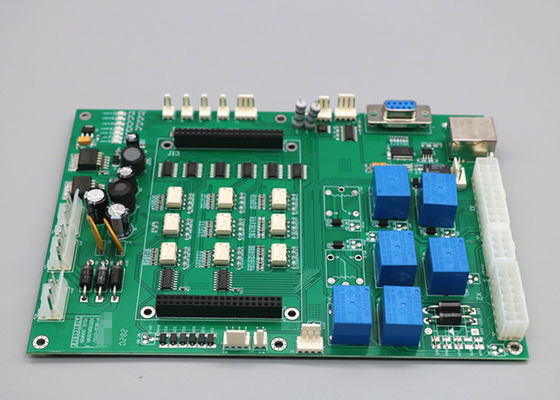

2Las fotos.
Preguntas frecuentes
P: ¿Qué archivos utilizan en la fabricación de PCB?
A: Gerber o Eagle, lista de la BOM, PNP y posición de los componentes
P: ¿Es posible que pueda ofrecer una muestra?
R: Sí, podemos personalizar su muestra para probar antes de la producción en masa
P: ¿Cuándo obtendré la cotización después de enviar Gerber, BOM y procedimiento de prueba?
A: Dentro de las 6 horas para el presupuesto de PCB y alrededor de las 24-48 horas para el presupuesto de PCBA.
P: ¿Cómo puedo conocer el proceso de producción de mi PCB?
A: 5-7 días para la producción de PCB y la compra de componentes, y 14 días para el ensamblaje y prueba de PCB.
P: ¿Cómo puedo asegurarme de la calidad de mi PCB?
R: Nos aseguramos de que cada pieza de productos de PCB funcione bien antes del envío. Los probaremos todos de acuerdo con su procedimiento de prueba.
