1. Características
1. Un servicio del OEM de la parada, hecho en Shenzhen de China
2. Fabricado por el fichero de Gerber y la lista de BOM del cliente
3. Procument de los componentes
asamblea 4.Components
edificio 5.Box y prueba
6. FR4 material, estándar de la reunión 94V0
7. SMT, suport de la tecnología de la INMERSIÓN
8. HASL sin plomo, protección del medio ambiente
9. UL, CE, ROHS obediente
10. Enviando por DHL, UPS, TNT, el ccsme o el requisito de cliente
2. Capacidad técnica de PCB&PCBA
| SMT | Exactitud de la posición: 20 um |
| Tamaño de los componentes: 0.4×0.2m m (01005) — 130×79m m, Tirón-MICROPROCESADOR, QFP, BGA, POP | |
| Altura componente máxima:: 25m m | |
| Tamaño máximo del PWB: 680×500m m | |
| Tamaño mínimo del PWB: ningún limitado | |
| Grueso del PWB: 0,3 a 6m m | |
| Peso del PWB: 3KG | |
| Onda-soldadura | Anchura máxima del PWB: 450m m |
| Anchura mínima del PWB: ningún limitado | |
| Altura componente: 120mm/Bot superior 15m m | |
| Sudor-soldadura | Tipo del metal: parte, conjunto, embutido, paso al costado |
| Material del metal: Cobre, aluminio | |
| Final superficial: plateando el Au, astilla de la galjanoplastia, plateando el Sn | |
| Tarifa de la vejiga de aire: menos than20% | |
| Prensa-ajuste | Gama de la prensa: 0-50KN |
| Tamaño máximo del PWB: 800X600m m | |
| Prueba | Las TIC, vuelo de la punta de prueba, marcar a fuego, prueba de función, ciclo de la temperatura |

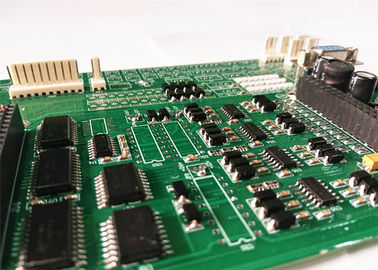

2. Imágenes de PCBA
Prueba del PWB Assembly#PCBA del #Multilayer de Assembly#PCBA del #Circuit de la placa de circuito de 1/FR4 PCB#OEM #LCD Display#Electronic
2/OEM/ODM, fabricación de PCBA; Sourcing&components Alessembly de los componentes
prueba electrónica del assembly#PCBA de Assembly# SMT#DIP#Components de la placa de circuito de 3/Multilayer PCB#FR4 PCB#OEM#
Edificio de Board#PCB Assembly#PCBA Testing#Box del circuito impreso de 4/SMT#DIP#AOI testing#X-Ray Testing#
5/FR4 PCB#Prototype Assembly#Small&Medium Volume&Hign Mixed#Quick-Turn#PCB Assembly#Double-echó a un lado placa de circuito impresa
treament superficial impreso de múltiples capas de Board# ENIG/HASL/OSP# del circuito de Board# del circuito de Board&Rigid del circuito impreso 6/Rigid-Flex. Asamblea de Sourcing#Components de los componentes
7/TQFP-64 &TQFP-48 *TO DIP& FR4 HDI imprimió el tablero de prueba del adaptador de las placas de circuito
Fabricante Capacity:
| Capacidad | Doble echado a un lado: 12000 sq.m/mes Multilayers: los 8000sq.m/mes |
| Min Line Width /Gap | 4/4 milipulgada (1mil=0.0254m m) |
| Grueso del tablero | 0.3~4.0m m |
| Capas | 1~30 capas |
| Material | FR-4, de aluminio, pi, MATERIAL de MEGTRON |
| Grueso de cobre | 0.5~4oz |
| Tg material | Tg135~Tg170 |
| Tamaño máximo del PWB | 600*1200m m |
| Min Hole Size | 0.2m m (+/- 0,025) |
| Tratamiento superficial | HASL, ENIG, OSP |
Servicios de OEM/ODM/EMS para PCBA:
· PCBA, montaje del tablero del PWB: SMT Y PTH Y BGA
· PCBA y diseño del recinto
· Compra de componentes y compra de los componentes
· Creación de un prototipo rápida
· Moldeo a presión plástico
· Sellado de la hoja de metal
· Asamblea final
· Prueba: AOI, prueba del En-circuito (las TIC), prueba funcional (FCT)
· Despacho de aduana para la importación y la exportación materiales del producto
