| Nombre De La Marca: | NA |
| Número De Modelo: | NA |
| Cuota De Producción: | 1PCS |
| Precio: | 0.1usd pcs |
| Condiciones De Pago: | L/C, Western Union, MoneyGram, T/T |
| Capacidad De Suministro: | 10000pcs mensual |
Descripción deServicio de montaje de PCB

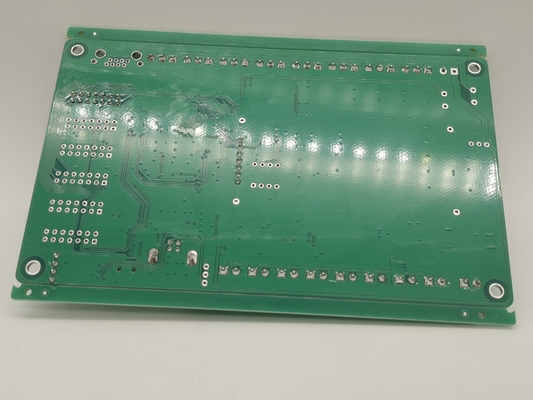

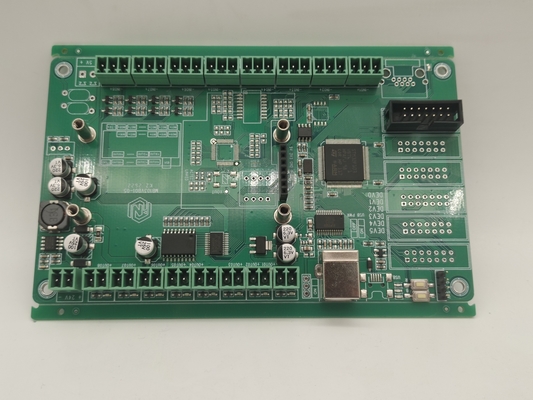

esta placa es de 4 capas y se utiliza para aplicaciones de control industrial.Podemos aceptar prototipos de PCB, volumen pequeño, volumen medio y grande.no hay solicitud de MOQ para un nuevo pedido. Todos nuestros PCB cumplen con la certificación UL, TS 16949, ROHS, ISO, etc.
Especificación deServicio de montaje de PCB
| 1 | Capa | 1-30 capa |
| 2 | Material | FR-4, CEM-1, CEM-3, Alto TG, FR4 libre de halógenos, FR-1, FR-2, Aluminio |
| 3 | Espesor del tablero | 0,2 mm-7 mm |
| 4 | Lado del tablero Max.terminado | 510 mm * 1200 mm |
| 5 | Tamaño mínimo del agujero perforado | 0,25 mm |
| 6 | Ancho de línea mínimo | 0,075 mm (3 mil) |
| 7 | Espaciado mínimo de línea | 0,075 mm (3 mil) |
| 8 | Tratamiento/acabado superficial | HALS/HALS sin plomo, estaño químico, oro químico, oro de inmersión Plata/oro de inmersión, Osp, chapado en oro |
| 9 | Espesor de cobre | 0.5-4.0oz |
| 10 | Color de máscara de soldadura | verde/negro/blanco/rojo/azul/amarillo |
| 11 | embalaje interior | Envasado al vacío, Bolsa de plástico |
| 12 | embalaje exterior | Embalaje de cartón estándar |
| 13 | Tolerancia del agujero | PTH:±0,076, NTPH:±0,05 |
| 14 | Certificado | UL, ISO9001, ISO14001, ROHS, CQC |
| 15 | Perfilado Punzonado | Fresado, V-CUT, biselado |
| dieciséis | Servicio de Montaje | Brindando servicio OEM a todo tipo de ensamblaje de placa de circuito impreso |
Capacidad de producto de ensamblaje de PCB (SMT)
| Capacidad SMT | |
| Artículo SMT | Capacidad |
| placa de circuito impreso máx.Talla | 510 mm * 1200 mm (SMT) |
| Componente de chip | 0201, 0402, 0603, 0805, 1206 paquete |
| Min.pin espacio de IC | 0,1 mm |
| mín.espacio de BGA | 0,1 mm |
| Max.precision de montaje IC | ±0,01 mm |
| Capacidad de montaje | ≥8 millones de piots/día |
| capacidad SMT | 7 líneas de producción SMT |
| capacidad DIP | 2 líneas de producción DIP |
| Pruebas de montaje | Prueba de puente, prueba AOI, prueba de rayos X, ICT (prueba en circuito), FCT (prueba de circuito funcional) |
FCT (prueba de circuito funcional) |
Prueba de corriente, prueba de voltaje, prueba de alta temperatura y baja temperatura, prueba de impacto de caída, prueba de envejecimiento, prueba a prueba de agua, prueba a prueba de fugas, etc. Se pueden realizar diferentes pruebas según sus requisitos. |
Aplicación de productos:
1, comunicación de telecomunicaciones
2, electrónica de consumo
3, monitor de seguridad
4, vehículos electrónicos
5, casa inteligente
6, controles industriales
7, militar y defensa
8, Automoción
9, automatización industrial
10, dispositivos médicos
11, Nueva Energía
Y así
Ventaja deServicio de montaje de PCB
• Responsabilidad estricta del producto, tomando el estándar IPC-A-160
• Pretratamiento de ingeniería antes de la producción
• Control de procesos de producción (5Ms)
• 100 % prueba E, 100 % inspección visual, incluidos IQC, IPQC, FQC, OQC
• Inspección AOI al 100 %, incluidos rayos X, microscopio 3D y ICT
• Prueba de alto voltaje, prueba de control de impedancia
• Microsección, capacidad de soldadura, prueba de estrés térmico, prueba de impacto
Servicios OEM/ODM/EMS para PCBA:
· PCBA, ensamblaje de placa PCB: SMT, PTH y BGA
· Diseño de PCBA y gabinete
· Abastecimiento y compra de componentes
· Creación rápida de prototipos
· Moldeo por inyección de plástico
· Estampación de chapa
· Montaje final
· Prueba: AOI, Prueba en circuito (ICT), Prueba funcional (FCT)
· Despacho aduanero para importación de material y exportación de productos
Ahora hemos sido una fábrica que puede proporcionar un servicio integral,
desde la producción de PCB, la compra de componentes hasta el ensamblaje de componentes.
Con más de 15 años de experiencia en la fabricación y ensamblaje de PCB, KAZ Circuit ofrece opciones de fabricación flexibles que se adaptan a los objetivos de costos, los requisitos de entrega y las demandas fluctuantes en volumen.
