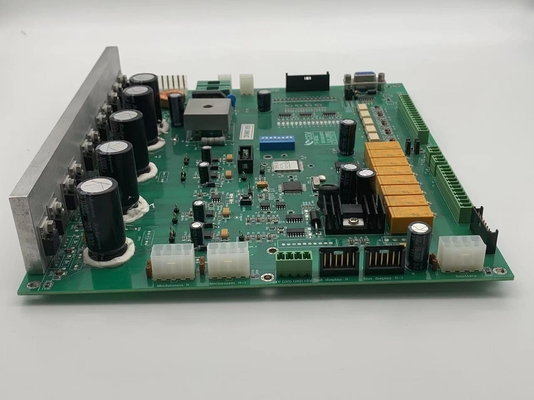

FR4 4 servicio impreso de la asamblea de la placa de circuito de 1OZ 1.6m m fabricante PWB capa 2U”
1. Especificaciones detalladas
| Material | FR4 |
| Grueso del tablero | 1.6m m |
| Tratamiento superficial | Sin plomo |
| Grueso de cobre | 1/1/1/1/1/1OZ |
| Soldermask | Verde |
| Serigrafía | Blanco |
| Min Laser Drill Hole | Molino 4 |
| El panel | V-corte |
Introducción:
Asamblea impresa de la placa de circuito para tapar SMT (Technolofy montado superficial) y la INMERSIÓN en la placa de circuito impresa, también llamó PCBA.
Producción:
SMT y la INMERSIÓN son medios de integrar componentes en el tablero del PWB. La diferencia principal es que SMT no necesita a los agujeros de taladro en el PWB, mientras que es nacessary para que la INMERSIÓN tape el perno del componente en el agujero perforado.
SMT:
Uso principal la goma para embalar la máquina para atar algunos componentes micro el tablero del PWB. El proceso de producción es como sigue: colocación del tablero del PWB, impresión de la goma de la soldadura, goma y paquete, vuelta a la estufa que suelda, finalmente inspección.
2. Imágenes
Capacidad del producto de la asamblea del PWB (SMT)
| Capacidad de SMT | |
| Artículo de SMT | Capacidad |
| Tamaño máximo del PWB | 510mm*1200m m (SMT) |
| Componente del microprocesador | 0201, 0402, 0603, 0805, paquete 1206 |
| Espacio de Min.pin de IC | 0.1m m |
| Espacio mínimo de BGA | 0.1m m |
| Max.precision de la asamblea de IC | ±0.01mm |
| Capacidad de la asamblea | ≥8 millón piots/día |
| Capacidad de la INMERSIÓN | 6 líneas de montaje de la INMERSIÓN |
| Prueba de la asamblea | Prueba del puente, prueba de AOI, prueba de la radiografía, las TIC (en prueba del circuito), FCT (prueba funcional del circuito) |
FCT (prueba funcional del circuito) |
Prueba actual, prueba del voltaje, prueba de la temperatura alta y de la baja temperatura, prueba de impacto del descenso, prueba de envejecimiento, prueba a prueba de agua, prueba de la salida-prueba y etc. Diversa prueba se puede hacer según su requisito. |
Uso de los productos:
1, comunicación de las telecomunicaciones
2, productos electrónicos de consumo
3, monitor de la seguridad
4, vehículo Electronices
5, Smart Home
6, controles industriales
7, militar y defensa
8, automotriz
9, Smart Home
10, automatización industrial
11, aparatos médicos
12, New Energy
Y así sucesivamente
FAQ
Q: ¿Qué ficheros usted utiliza en la fabricación del PWB?
: Gerber o Eagle, anuncio de BOM, PNP y posición de los componentes
Q: ¿Es posible usted podría ofrecer la muestra?
: Sí, podemos aduana usted muestrear para probar antes de la producción en masa
Q: ¿Cuándo conseguiré la cita después de Gerber enviado, de BOM y de método de prueba?
: En el plazo de 6 horas para la cita del PWB y alrededor 24-48 horas para la cita de PCBA.
Q: ¿Cómo puedo conocer el proceso de mi producción del PWB?
: 5-7days para la producción y los componentes del PWB que compran, y 14 días para el montaje y la prueba del PWB.
Q: ¿Cómo puedo asegurarme de la calidad de mi PWB?
: Nos aseguramos de que cada pedazo de productos del PWB trabaje mucho antes el envío. Probaremos todos según su método de prueba.
