SMT FR4 2 capas PCBA Tratamiento de la superficie del diseño Verde Soldermask circuito electrónico impreso

SMT FR4 2 capas PCBA Tratamiento de la superficie del diseño Verde Soldermask circuito electrónico impreso

Nombre De La Marca: KAZ
Número De Modelo: KAZA-0038
Cuota De Producción: 1 unidad
Precio: 0.1-20 USD / Unit
Condiciones De Pago: T/T, Western Union, MoneyGram, L/C, D/A
Capacidad De Suministro: 2000 m2/mes
Información detallada
Lugar de origen:
China
Certificación:
UL&ROHS
Tamaño máximo de tablero:
600 milímetros x 1200 milímetros
Material base para PCB:
FR4, CEM-1, TACONIC, Aluminio, Material de alta Tg, Rogers de alta frecuencia, Teflón, Arlon, Materi
Rango de las barreras de acabado Espesor:
0.21-7.0 mm
Ancho mínimo de línea:
3 mil (0,075 mm)
Tratamiento final:
HASL (sin plomo), ENIG ((oro por inmersión), plata por inmersión, chapa de oro (oro de brillo), OSP,
Grueso del cobre:
0.5-14oz (18-490um)
Pruebas electrónicas:
Pruebas 100% electrónicas (pruebas de alto voltaje); pruebas con sondas voladoras
Capas:
6Layers
Cobre:
2oz
Superficie:
ENIG/HASL
Material:
FR4
Masa de soldadura:
Verde/rojo/negro
Capa:
4 capas
solderMaskColor:
Verde, rojo, azul, negro, blanco
Modo de prueba:
Prueba con sonda / E-prueba
Finalizar:
HASL/sin plomo/oro/OSP/...
Tamaño mínimo del taladro:
0.20 mm
Resina aislante:
Epoxi (EP)
Puerto:
Shenzhan, Hong Kong. ¿Qué es esto?
Muestras:
Disponible
Vías ciegas:
1
Estándar PCBA:
IPC-A-610E
Perfile golpes:
Corte en V, redondeado, biselado
Espacio mínimo de seguimiento:
3 mil (0,075 mm)
Fearture:
100% de prueba electrónica
Tamaño del tablero:
100*20mm
Estándar de PCB:
IPC-A-610 E Clase II-III
Detalles de empaquetado:
Envasado al vacío
Capacidad de la fuente:
2000 m2/mes
Resaltar:

Diseño de SMT FR4 PCBA

,

2 capas del diseño de PCBA

,

Servicio verde de la asamblea del PWB de Soldermask

Descripción del producto

SMT FR4 2 capas PCBA Tratamiento de la superficie de diseño Soldermask verde



Oferta de servicio OEM ODM desarrollo de diseño de circuito impreso de seguridad de GSM/diseño de gráfico electrónico



1Descripción del servicio de ensamblaje de PCB

El ensamblaje de PCB es de 4 capas se utiliza para la aplicación de equipos de seguridad. podemos aceptar prototipo de PCB, volumen total, volumen medio y grande. no hay solicitud de MOQ para un nuevo pedido. todos nuestros PCB cumplen con UL,TC 16949Certificación ROHS, ISO y demás.



2Especificación del servicio de montaje de PCB

1 Capa Capas 1 a 30
2 El material FR-4, CEM-1, CEM-3, TG alto, FR4 libre de halógenos, FR-1, FR-2, Aluminio
3 espesor del tablero 0.2 mm-7 mm
4 Max.lado acabado del tablero 500 mm*500 mm
5 Tamaño mínimo del agujero perforado 0.25 mm
6 Ancho de línea mínimo 0.075 mm ((3 mil)
7 Espaciado de líneas mínimo 0.075 mm ((3 mil)
8 Finalización/tratamiento de la superficie HALS/HALS libre de plomo, estaño químico, oro químico, oro por inmersión
9 espesor de cobre 00,5-4,0 onzas
10 Color de la máscara de soldadura verde/negro/blanco/rojo/azul/amarillo
11 Embalaje interior Embalaje al vacío, bolsa de plástico
12 Embalaje exterior Embalaje de cartón estándar
13 Tolerancia de agujeros PTH: ± 0.076, NTPH: ± 0.05
14 Certificado Las condiciones de los certificados y certificados de calidad son las siguientes:
15 Profilar perforando Enrutamiento, V-CUT, Beveling
16 Servicio de asamblea Proveer servicio OEM para todo tipo de montaje de placas de circuito impreso





3. productos Aplicación:

1, Comunicación de telecomunicaciones
2, Electrónica de consumo
3, monitor de seguridad
4, Electrónica para vehículos
5, hogar inteligente
6, Control industrial
7, Militar y Defensa

8, Automotrices

9, hogar inteligente

10, Automatización industrial

11, Dispositivos médicos

12, Nueva energía

Y así.



4Ventajas del servicio de montaje de PCB
• Responsabilidad estricta del producto, siguiendo el estándar IPC-A-160
• Tratamiento previo de ingeniería antes de la producción
• Control del proceso de producción (5M)
• 100% de prueba electrónica, 100% de inspección visual, incluidas las pruebas IQC, IPQC, FQC, OQC
• 100% de inspección de AOI, incluidos rayos X, microscopio 3D y TIC
• Prueba de alta tensión, prueba de control de impedancia
• Micro sección, capacidad de soldadura, prueba de tensión térmica, prueba de choque

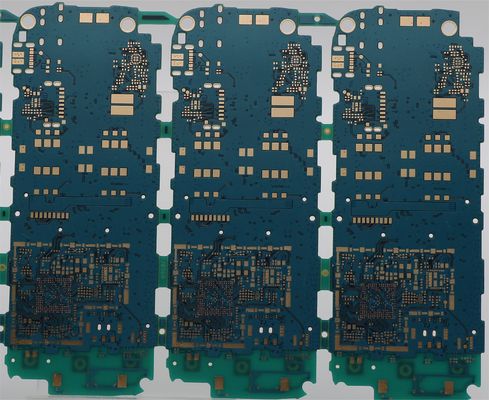

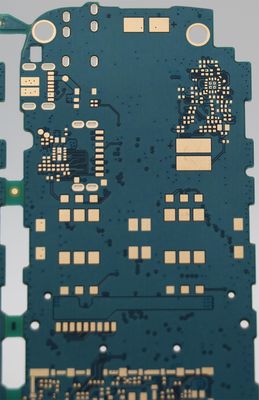

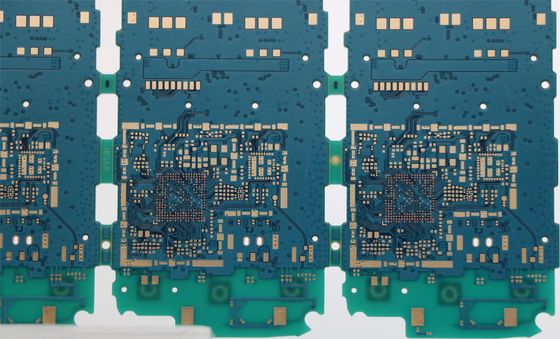

5En la foto.



SMT FR4 2 capas PCBA Tratamiento de la superficie del diseño Verde Soldermask circuito electrónico impreso 0SMT FR4 2 capas PCBA Tratamiento de la superficie del diseño Verde Soldermask circuito electrónico impreso 1



6Servicios de OEM/ODM/EMS para PCBA:

· PCBA, montaje de placas de PCB: SMT y PTH y BGA

· PCBA y diseño de la carcasa

· Componentes de abastecimiento y compra

· Prototipos rápidos

· Moldeado por inyección de plástico

· Estampado de chapas metálicas

· Montaje final

· Prueba: AOI, Prueba en circuito (TIC), Prueba funcional (FCT)

· Despacho de aduanas para la importación de materiales y la exportación de productos
