| Nombre De La Marca: | KAZ Circuit |
| Número De Modelo: | El contenido de PCB-B-0010 |
| Cuota De Producción: | 1 PC |
| Precio: | USD/pc |
| Condiciones De Pago: | T/T, Western Union, Paypal |
| Capacidad De Suministro: | 20.000 metros cuadrados/mes |

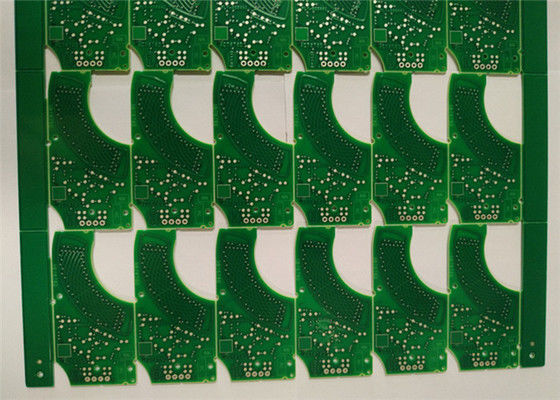

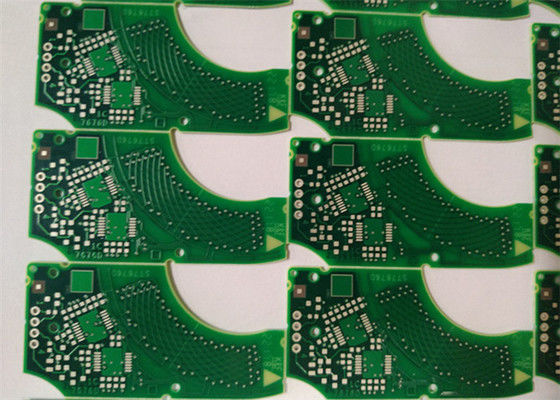

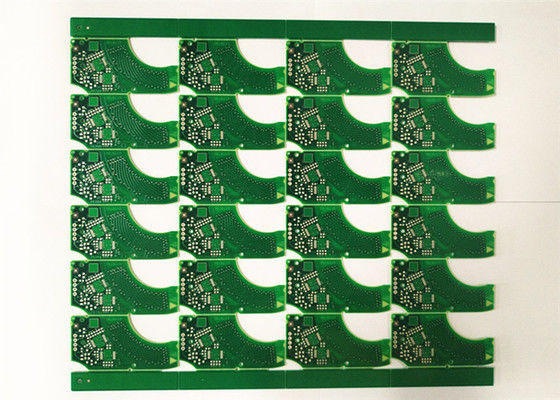

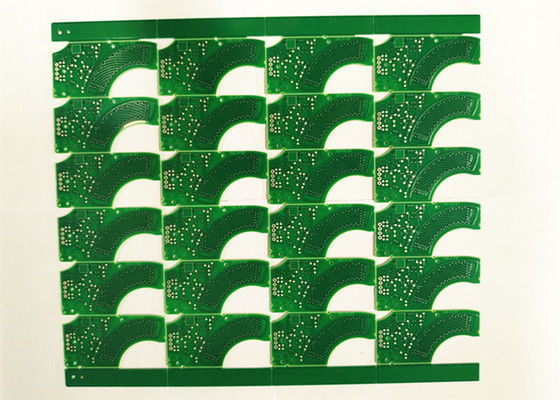

138.5*160mm / 25UP 94v 0 Placa de circuito ENIG Superficie FR4 HDI Placas de circuito impreso PCB para automóviles
Cómo hacer un pedido:
Más información sobre el KAZ:
Capacidad de fabricación - PCB rígidos
| Punto de trabajo | Capacidad de producción |
| Tipo de productos | De una sola cara, doble cara y de varias capas |
| Tamaño máximo del tablero | Se trata de una combinación de las siguientes características: |
| Las medidas de seguridad se aplicarán a los vehículos de las categorías M1 y M2. | |
| Finalización de la superficie | HASL, ENIG, OSP, inmersión de plata, Golden Finger, etc. |
| Las capas | 1 ~ 20 |
| espesor de la barra | 0.4~4.0 mm |
| Cobre de base | 18um ((1/2oz), 35um (1oz), 70um (2oz), 105um (3oz), 150um (4oz), 300um (8oz) |
| Material del tablero | FR-4, base de aluminio, polimida, base de cobre, base cerámica |
| Min Tamaño del agujero de perforación | 0.1 mm |
| Ancho y espacio mínimo de la línea | 0.075 mm |
| Platación de oro | El espesor de la chapa de níquel es de 2,5 a 5 mm, el de oro es de 0,05 a 0,1 mm. |
| Pulverización de estaño | espesor de estaño de 2,5 a 5 mm |
| Espacio de fresado | el cable y el borde: 0,15 mm, el agujero y el borde: 0,2 mm, la tolerancia de contorno: +/- 0,1 mm |
| En el caso de las máquinas de la categoría 84 | Ángulo: 30°/45°/60° Profundidad: 1~3 mm |
| El corte en V | Ángulo: 30°/45°/60° Profundidad: 1/3 del grosor de la tabla, espacio mínimo: 80*80 mm |
| Prueba de encendido y apagado | Área de ensayo máxima: 400*1,200 mm |
| Punto máximo de prueba: 12.000 puntos | |
| Válvula de ensayo máxima: 300 V | |
| Resistencia de aislamiento máxima: 100 mΩ | |
| Tolerancia de control de la impedancia | ± 10 por ciento |
| La resistencia a la soldadura | 85°C~105°C / 280°C~360°C |
Lo que KAZ Circuit puede hacer por usted:
Fabricación de PCB (prototipo, pequeñas y medianas empresas, producción en serie)
Componentes de abastecimiento
El conjunto de PCB/SMT/DIP
Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:
Archivo de Gerber, con especificación detallada del PCB
Lista BOM (Mejor con excel fomart)
Fotografías del PCBA (si usted ha hecho este PCBA antes)
PCB para automóviles Los componentes de los vehículos modernos son esenciales y desempeñan un papel vital en la electrónica y los sistemas de control.Estos PCB están diseñados para soportar los ambientes hostiles y los requisitos estrictos de la industria automotriz.
Las características y consideraciones clave de los PCB para automóviles incluyen:
Confiabilidad y durabilidad:
PCB para automóvilesdeberán poder funcionar de forma fiable bajo las temperaturas extremas, las vibraciones y otras tensiones ambientales a las que se enfrentan los vehículos.
Se utilizan materiales fuertes como cobre de alta calidad, laminados de primera calidad y revestimientos especializados para garantizar el rendimiento a largo plazo.
Seguridad y cumplimiento
PCB para automóvilesestán sujetos a estrictas normas de seguridad y requisitos reglamentarios,como las establecidas por organizaciones como ISO (Organización Internacional de Normalización) e IATF (International Automotive Task Force).
Los diseños deben cumplir estas normas para garantizar la seguridad y fiabilidad de los sistemas de vehículos.
Miniaturización y complejidad:
La electrónica automotriz se está volviendo cada vez más compleja, lo que requiere diseños de PCB más avanzados con una mayor densidad de componentes y factores de forma más pequeños.
Los PCB multicapa, los componentes de tono fino y las tecnologías de interconexión avanzadas se utilizan a menudo para satisfacer los requisitos de espacio y rendimiento.
Gestión térmica:
PCB para automóvilesA menudo operan en ambientes de alta temperatura, lo que requiere soluciones eficaces de gestión térmica, como disipadores de calor, vías térmicas y tecnologías de refrigeración especializadas.
Compatibilidad electromagnética (EMC):
PCB para automóvilesdeberán estar diseñados para minimizar las interferencias electromagnéticas (EMI) y garantizar una compatibilidad electromagnética adecuada (EMC) con otros sistemas del vehículo.
El escudo, la conexión a tierra y la ruta cuidadosa de las líneas de señal son consideraciones vitales.
Componentes para el sector del automóvil:
PCB para automóvilesutilizar componentes electrónicos especializados que sean adecuados para las duras condiciones de funcionamiento del vehículo, como un rango de temperatura más alto, resistencia a los golpes y una vida útil más larga.
Las principales aplicaciones de PCB automotrices incluyen unidades de control del motor (ECU), módulos de control de transmisión, sistemas de infoentretenimiento, interfaces de sensores y sistemas avanzados de asistencia al conductor (ADAS).
La industria de PCB automotriz continúa evolucionando, con avances en materiales, técnicas de diseño y procesos de fabricación para satisfacer la creciente confiabilidad, rendimiento,y los requisitos de seguridad de los vehículos modernos.
