FR4 Placas de circuito impreso 1 oz de cobre 1.0 mm 4 capas de PCB de ensamblaje de la placa de circuito impreso electrónico

FR4 Placas de circuito impreso 1 oz de cobre 1.0 mm 4 capas de PCB de ensamblaje de la placa de circuito impreso electrónico

Nombre De La Marca: KAZ Circuit
Número De Modelo: El contenido de PCB-B-0010
Cuota De Producción: 1 PC
Precio: USD/pc
Condiciones De Pago: T/T, Western Union, Paypal
Capacidad De Suministro: 20.000 metros cuadrados/mes
Información detallada
Lugar de origen:
China.
Certificación:
ISO9001, TS16949, UL, RoHS
El material:
Fr-4
Las capas:
4 capas
espesor del tablero:
1.0 mm
De cobre:
1 onza
Detalles de empaquetado:
Envasado al vacío
Capacidad de la fuente:
20.000 metros cuadrados/mes
Resaltar:

Las demás placas de circuitos impresos

,

Placas de circuitos impresos de 1

,

0 mm

Descripción del producto



FR4 Placas de circuito impreso 1 oz de cobre 1.0 mm 4 capas de PCB de ensamblaje





Especificaciones detalladas:



  • Capas: 2 capas
  • Material: fr-4
  • espesor de cobre: 1 oz
  • Tratamiento de superficie: oro de inmersión ENIG
  • Apertura mínima del taladro: 0,2 mm
  • Soldcolor de la máscara: verde
  • color de serigrafía: blanco




Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:



  • Archivo de Gerber, con especificación detallada del PCB
  • Lista BOM (Mejor con excel fomart)
  • Fotografías del PCBA (si usted ha hecho este PCBA antes)





Lo que KAZ Circuit puede hacer por usted:

  • Prototipo de PCB/producción en serie
  • Componentes de abastecimiento acorde a su lista de BOM.
  • El ensamblaje de PCB (SMT/DIP..)



Proceso de ensamblaje de placas de circuitos impresos electrónicos (PCB)



Diseño y fabricación de PCB:

Trabajar con los diseñadores de PCB para crear esquemas y diseños paraPCB electrónicos.
Tenga en cuenta factores como la ubicación de los componentes, el enrutamiento de la pista y las reglas de diseño durante el diseño.
Envíe los archivos de diseño al fabricante de PCB para su fabricación, especificando las capas, materiales y acabados requeridos.
Recibir el PCB desnudo del fabricante e inspeccionarlo para detectar cualquier defecto o problema.


Adquisición y preparación de componentes:
Determinar los componentes electrónicos requeridos para el PCB, tales como circuitos integrados (IC), resistencias, condensadores y conectores.
Comprar los componentes necesarios a un distribuidor autorizado o directamente al fabricante.
Preparar los componentes para su montaje, asegurándose de que estén correctamente orientados y libres de plomo (si procede).


El ensamblaje automático de PCB:
Aplicar la pasta de soldadura en el PCB mediante un proceso de impresión con plantillas o un dispensador automático.
Los componentes electrónicos se colocan con precisión en el PCB utilizando máquinas de selección y colocación.
La soldadura por reflujo se realiza en un entorno controlado libre de plomo para formar juntas de soldadura confiables.
En el caso de los componentes perforados, utilizar equipos de inserción y soldadura automatizados.


Inspección y control de calidad:
Inspeccionar visualmente el PCB ensamblado para garantizar la colocación correcta de los componentes y la calidad de las juntas de soldadura.
Realizar pruebas eléctricas tales como controles de continuidad, mediciones de resistencia y pruebas de encendido para garantizar que el PCB funcione correctamente.
Implementar medidas adicionales de control de calidad, como la inspección óptica automatizada (AOI) o la inspección con rayos X, para detectar cualquier defecto oculto.


Soluciones de soldadura selectiva:
Para componentes o áreas específicas del PCB, utilizar técnicas de soldadura selectiva como la soldadura manual o la soldadura por onda selectiva.
Este método se utiliza típicamente para componentes o reparaciones que son difíciles de soldar mediante el proceso de reflujo.


Revestimiento y embalaje conformes:
Se aplica un revestimiento de protección conforme al PCB ensamblado para mejorar su resistencia ambiental y mecánica.
En algunos casos, los PCB pueden encapsularse en un compuesto de maceta o en un material de relleno inferior para proporcionar protección y soporte adicionales.


Verificaciones y ensayos finales:
Se realizan pruebas funcionales exhaustivas para garantizar que el PCB ensamblado cumple con todas las especificaciones y requisitos de diseño.
Realizar pruebas ambientales como el ciclo térmico, la humedad y la vibración para verificar la fiabilidad y durabilidad de los PCB.
Documentar todos los resultados de los ensayos y conservar registros detallados de calidad para la trazabilidad.


Embalaje y envío:
Coloque el PCB en un recipiente o en un recinto adecuado para su transporte y almacenamiento seguros.
Proporcionar toda la documentación necesaria, como las instrucciones de montaje, los esquemas y los informes de ensayo, para acompañar el PCB.


Consideraciones clave para el montaje de PCB electrónicos:
Cumplir con las normas y directrices de la industria para el diseño y la fabricación de PCB
Utilice componentes y materiales de alta calidad y fiables
Automatización y control de procesos para garantizar un ensamblaje consistente y repetible
Inspección y ensayos rigurosos durante todo el proceso de montaje
Métodos de embalaje y transporte robustos para proteger los PCB durante el tránsito


ElPCB electrónicosEl proceso de ensamblaje está diseñado para crear PCB confiables y de alta calidad que satisfagan las necesidades de una variedad de aplicaciones electrónicas.medidas de control de calidad y medidas de protección para garantizar el rendimiento de los PCB, durabilidad y funcionalidad a largo plazo.

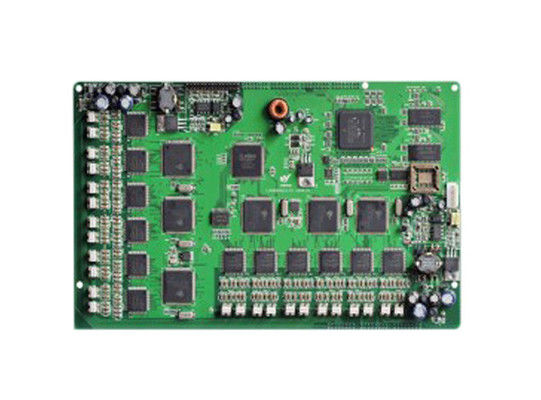

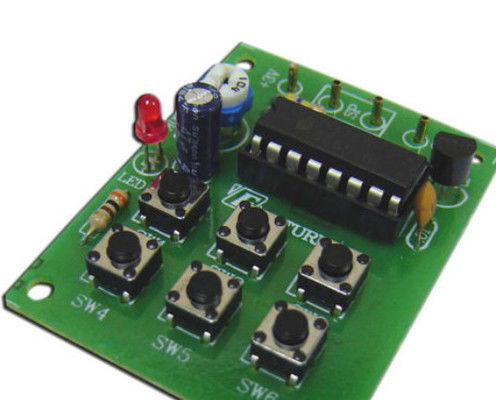

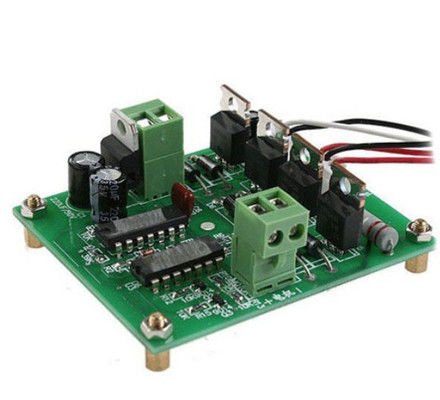

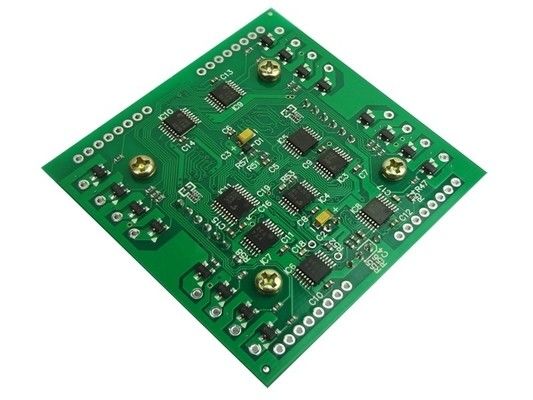

Más fotos de 2 capas FR4 1.0 mm 1 oz Inmersión Oro placa de circuito impreso PCB
