PWB pesado del cobre
Created with Pixso.

Placa de circuito impresa soldermask flexible rígido de múltiples capas del verde de la superficie material FR4 HASL/ENIG del OEM

Placa de circuito impresa soldermask flexible rígido de múltiples capas del verde de la superficie material FR4 HASL/ENIG del OEM

Nombre De La Marca: KAZ
Número De Modelo: KAZA-007
Cuota De Producción: 1 UNIDAD
Precio: 0.1-20 USD / Unit
Condiciones De Pago: T/T, Western Union, MoneyGram, L/C, D/A
Capacidad De Suministro: 2000 m2/mes
Información detallada
Lugar de origen:
China
Certificación:
UL&ROHS
Cuenta de la capa:
2' 30 capas
Max Board Size:
600 milímetros x 1200 milímetros
Materia prima para el PWB:
FR4, CEM-1, Tg TACONIC, de aluminio, alto material, alta frecuencia ROGERS, TEFLON, ARLON, material
Sonó del grueso de Baords del final:
0.21-7.0m m
Línea anchura mínima:
3mil (0.075m m)
Línea mínima espacio:
3mil (0.075m m)
Diámetro de agujero mínimo:
0,10 milímetros
Tratamiento de acabado:
HASL (Lata-ventaja libre), ENIG (oro de la inmersión), chapado del plata de la inmersión, en oro (or
Grueso del cobre:
0.5-14oz (18-490um)
E-prueba:
E-prueba 100% (prueba de alto voltaje); Prueba de la punta de prueba que vuela
Detalles de empaquetado:
p/p
Capacidad de la fuente:
2000 m2/mes
Resaltar:

PCB placa de circuito impreso

,

PWB el de alta frecuencia

Descripción del producto

Tablero rígido/flexible de la placa de circuito impresa de múltiples capas del sistema de energía solar del OEM del PWB 94v-0







1. Características



1. Un servicio del OEM de la parada, hecho en Shenzhen de China

2. Fabricado por el fichero de Gerber y la lista de BOM del cliente

3. FR4 material, estándar de la reunión 94V0

4. SMT, suport de la tecnología de la INMERSIÓN

5. HASL sin plomo, protección del medio ambiente

6. UL, CE, ROHS obediente

7. Enviando por DHL, UPS, TNT, el ccsme o el requisito de cliente









2. Capacidad técnica de PCBA



SMT Exactitud de la posición: 20 um
Tamaño de los componentes: 0.4×0.2m m (01005) — 130×79m m, Tirón-MICROPROCESADOR, QFP, BGA, POP
Altura componente máxima:: 25m m
Tamaño máximo del PWB: 680×500m m
Tamaño mínimo del PWB: ningún limitado
Grueso del PWB: 0,3 a 6m m
Peso del PWB: 3KG
Onda-soldadura Anchura máxima del PWB: 450m m
Anchura mínima del PWB: ningún limitado
Altura componente: 120mm/Bot superior 15m m
Sudor-soldadura Tipo del metal: parte, conjunto, embutido, paso al costado
Material del metal: Cobre, aluminio
Final superficial: plateando el Au, astilla de la galjanoplastia, plateando el Sn
Tarifa de la vejiga de aire: menos than20%
Prensa-ajuste Gama de la prensa: 0-50KN
Tamaño máximo del PWB: 800X600m m
Prueba Las TIC, vuelo de la punta de prueba, marcar a fuego, prueba de función, ciclo de la temperatura

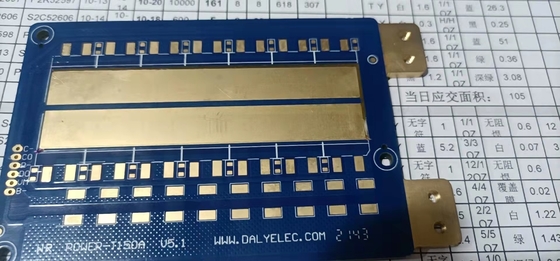

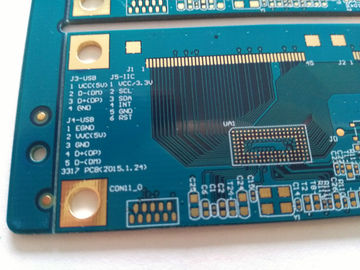

2. Imágenes de PCBA

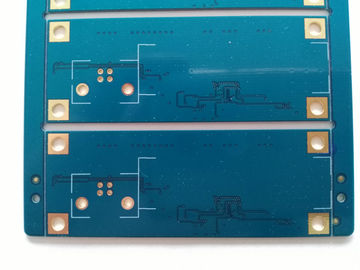

Placa de circuito impresa soldermask flexible rígido de múltiples capas del verde de la superficie material FR4 HASL/ENIG del OEM 0

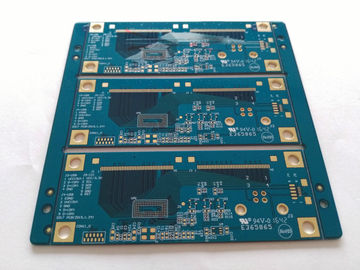

Placa de circuito impresa soldermask flexible rígido de múltiples capas del verde de la superficie material FR4 HASL/ENIG del OEM 1

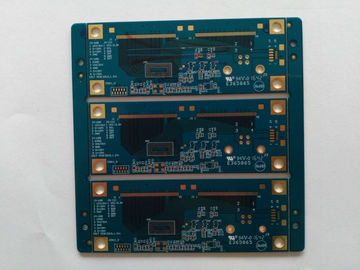

Placa de circuito impresa soldermask flexible rígido de múltiples capas del verde de la superficie material FR4 HASL/ENIG del OEM 2
