| Nombre De La Marca: | KAZ Circuit |
| Número De Modelo: | El contenido de PCB-B-029 |
| Cuota De Producción: | 1 pc |
| Precio: | USD/pc |
| Condiciones De Pago: | T / T, Western Union, PayPal |
| Capacidad De Suministro: | 20.000 metros cuadrados/mes |
FR4 1.6 mm 1 oz PCB de cobre pesado fabricante de placas de circuito impreso PCB de cobre pesado
Especificaciones detalladas:
| Las capas | 2 |
| El material | FR-4 KB6160 |
| espesor del tablero | 1.6 mm |
| espesor de cobre | 1 onza |
| Tratamiento de la superficie | HASL |
| Soldmask & Silkscreen (mascarilla y protector de seda) | Verde y blanco |
| Estándar de calidad | Clasificación IPC 2, ensayo 100% en línea |
| Certificados | Se aplican las siguientes condiciones: |
Lo que KAZ Circuit puede hacer por usted:
Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:
Información de la empresa:
KAZ Circuit es un fabricante profesional de PCB de China desde 2007, también proporciona servicio de ensamblaje de PCB para nuestros clientes. Ahora con unos 300 empleados. Certificado con ISO9001, TS16949, UL, RoHS.Estamos seguros de ofrecerle productos de calidad con precio de fábrica dentro del tiempo de entrega más rápido!
Capacidad del fabricante:
| Capacidad | Dos caras: 12000 metros cuadrados / mes Múltiplas capas: 8000 m2 / mes |
| Ancho/intervalo mínimo de la línea | 4/4 mil (1mil = 0,0254 mm) |
| espesor del tablero | 0.3~4.0 mm |
| Las capas | 1 a 20 capas |
| El material | FR-4, Aluminio, PI |
| espesor de cobre | 0.5 ~ 4 onzas |
| Tg del material | Tg140~Tg170 |
| Tamaño máximo del PCB | 600*1200 mm |
| Tamaño del agujero min | 0.2 mm (+/- 0,025) |
| Tratamiento de la superficie | HASL, ENIG y OSP |
Capacidad SMT
PCB de cobre gruesoes un tipo especial de placa de circuito impreso que tiene una capa de cobre más gruesa en comparación con un PCB estándar.Este mayor grosor de cobre ofrece varias ventajas y es adecuado para aplicaciones específicas.
Las características clave de los PCB de cobre grueso incluyen:
El espesor del cobre:
El espesor de la capa de cobre de un PCB estándar es típicamente de 1 a 2 onzas por pie cuadrado (oz/ft2), lo que equivale a un grosor de aproximadamente 35-70 micras.
PCB de cobre gruesoque tengan capas de cobre significativamente más gruesas, normalmente de 3 oz/piés cuadrados a 12 oz/piés cuadrados o más, lo que equivale a un grosor de 105-420 micras.
Capacidad de manejo de la potencia:
El aumento del grosor del cobre permitePCB de cobre gruesopara manejar niveles de corriente y potencia más altos sin acumulación excesiva de calor o caídas de voltaje.
Esto los hace ideales para aplicaciones que consumen mucha energía, como fuentes de alimentación, motores y sistemas electrónicos de alta corriente.
Gestión térmica:
Las capas de cobre más gruesas actúan como disipadores de calor efectivos, mejorando la disipación de calor de los componentes de calefacción en el PCB.
Esta capacidad de gestión térmica mejorada es crítica para los diseños de circuitos de alta potencia, alta corriente o alta densidad.
Conductividad eléctrica
El mayor grosor de cobre reduce la resistencia del rastro, mejorando el rendimiento general del circuito y la integridad de la señal.
Esto es beneficioso para aplicaciones que requieren circuitos de baja impedancia y alta corriente, como la electrónica de potencia o los diseños digitales de alta velocidad.
Rigidez y resistencia mecánica:
Debido al aumento del grosor del cobre,PCB de cobre gruesoTienden a ser más fuertes y mecánicamente más resistentes, por lo que son adecuados para aplicaciones con requisitos de vibración, choque o tensión.
Desafío de fabricación:
ProducciónPCB de cobre gruesoRequiere procesos de fabricación especializados como técnicas avanzadas de perforación, revestimiento mejorado y métodos de grabado especializados.
Estos procesos de fabricación pueden ser más complejos y costosos en comparación con la producción de PCB estándar.
Las aplicaciones de PCB de cobre grueso incluyen:
Electrónica de potencia, como inversores, convertidores y motores de accionamiento
Circuitos de alta corriente, incluidos los sistemas industriales de control y distribución
Electrónica para automóviles, incluidos los vehículos eléctricos y los motores híbridos
Aplicaciones aeroespaciales y de defensa con requisitos estrictos de potencia y calor
Equipo de telecomunicaciones y redes con altos requisitos de corriente y potencia
PCB de cobre gruesopueden utilizarse en el diseño y desarrollo de sistemas electrónicos robustos, fiables y de alto rendimiento en una variedad de industrias donde el manejo de energía,La gestión térmica y la conductividad eléctrica son factores clave.

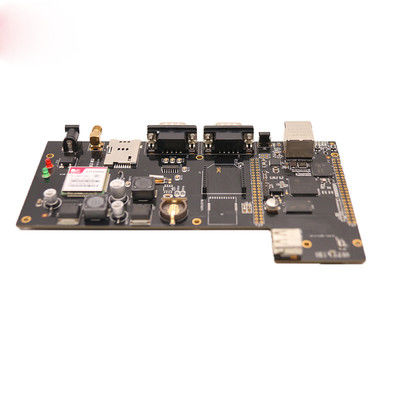

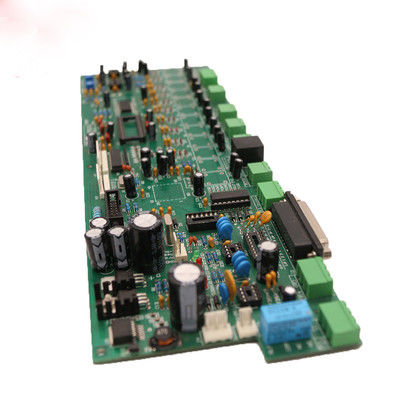

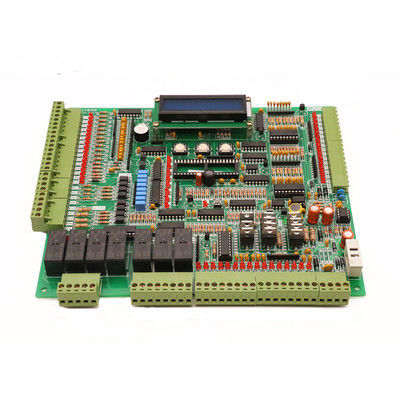

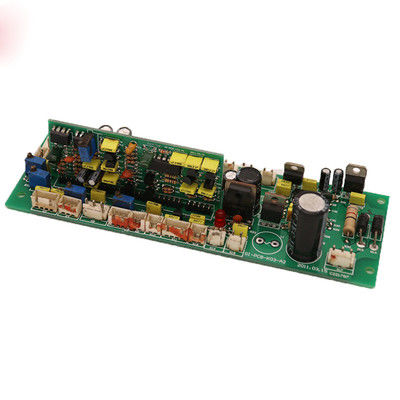

Más fotos de FR-4 1.6mm tablero con goma roja 1 oz de cobre de conducción fuente de alimentación PCB de cobre pesado PCB
