Asamblea impresa electrónica ahorro de energía de la placa de circuito del PWB Manufacturerr

Fabricante de circuitos impresos electrónicos de ahorro de energía

Características

1Servicio OEM de una sola parada, hecho en Shenzhen de China.

2Fabricado por Gerber File y la lista BOM del cliente.

3. Material FR4, cumple con la norma 94V0

4. SMT, soporte tecnológico DIP

5- HASL libre de plomo, protección del medio ambiente

6. Compatible con las normas UL, CE y ROHS

7Envío por DHL, UPS, TNT, EMS o según las necesidades del cliente

PCBA Capacidad técnica

    Conjunto de placas de circuitos electrónicoses el proceso de fabricación que consiste en ensamblar e interconectar componentes electrónicos en placas de circuitos impresos (PCB) para crear dispositivos electrónicos funcionales.

Los pasos clave en el proceso de ensamblaje de la placa de circuito electrónico son:

Fabricación de PCB:
Los PCB se fabrican colocando capas y grabando rastros de cobre en un sustrato no conductor como la fibra de vidrio u otro material dieléctrico.
Los diseños de PCB, incluidos los rastros de cobre, la ubicación de los componentes y otras características, a menudo se crean utilizando software de diseño asistido por computadora (CAD).

Compra de componentes:
Los componentes electrónicos necesarios, como las resistencias, condensadores, circuitos integrados (CI) y conectores, se obtienen de proveedores.
Seleccione cuidadosamente los componentes en función de sus características eléctricas, tamaño físico y compatibilidad con el diseño del PCB.

Colocación del elemento:
Los componentes electrónicos se colocan en el PCB utilizando técnicas manuales o automatizadas, como máquinas de selección y colocación.
La colocación de los componentes está guiada por el diseño del PCB para garantizar la correcta orientación y alineación en la placa.

Saldado:
Los componentes se fijan en el PCB y se conectan eléctricamente mediante un proceso de soldadura.
Esto se puede hacer utilizando varios métodos, como la soldadura por onda, la soldadura por reflujo o la soldadura selectiva.
La soldadura forma una conexión eléctricamente conductiva y mecánica entre los cables de los componentes y las almohadillas de cobre del PCB.

Inspección y ensayo:
El PCB ensamblado pasa por una inspección visual y varios procedimientos de prueba para garantizar la calidad y la funcionalidad del circuito.
Estos ensayos pueden incluir ensayos eléctricos, ensayos funcionales, ensayos ambientales y ensayos de fiabilidad.
Cualquier defecto o problema descubierto durante la fase de inspección y ensayo se resolverá antes del montaje final.

Limpieza y revestimiento conforme:
Después del proceso de soldadura, el PCB puede limpiarse para eliminar cualquier flujo o contaminantes restantes.
Dependiendo de la aplicación, se puede aplicar un revestimiento conforme al PCB para proporcionar protección ambiental y mejorar la fiabilidad.

Ensamblaje final y embalaje:
Los PCB probados e inspeccionados pueden integrarse en sistemas o recintos más grandes, como chasis, carcasas u otros componentes mecánicos.
Los productos ensamblados se empaquetan y se preparan para su envío o posterior distribución.

Conjunto de placas de circuitos electrónicoses un proceso crítico en la fabricación de dispositivos electrónicos, que garantiza un funcionamiento fiable y eficiente del producto final.medidas de fabricación de precisión y control de calidad para proporcionar sistemas electrónicos de alta calidad.

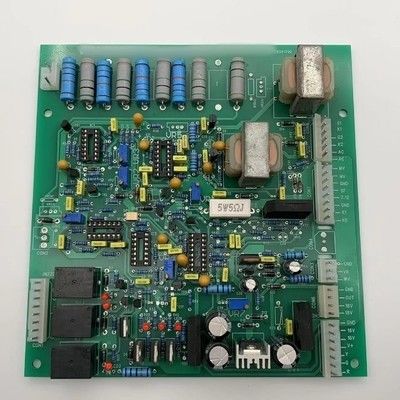

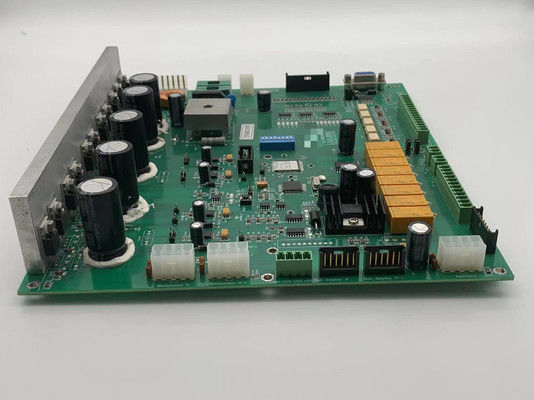

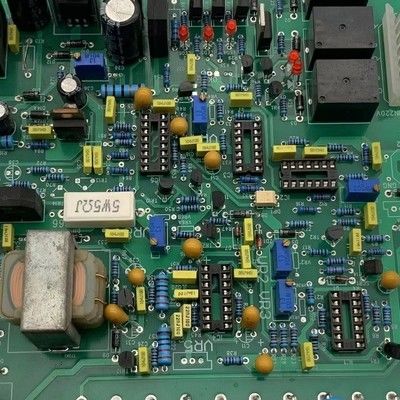

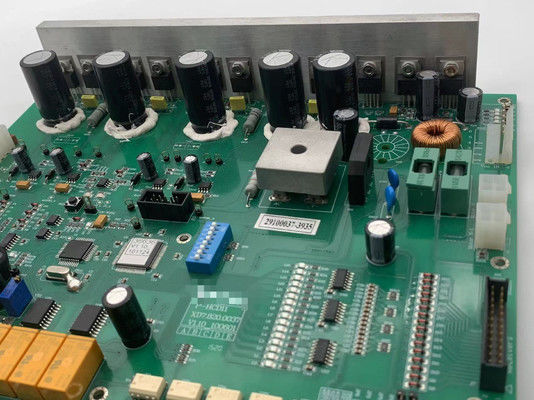

Imágenes de PCBA
