Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito

Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito

Nombre De La Marca: Null
Número De Modelo: KAZ
Cuota De Producción: 1pcs
Precio: 0.1-5 USD
Condiciones De Pago: T/T, Western Union, Paypal
Capacidad De Suministro: 20000 metros
Información detallada
Lugar de origen:
China
Certificación:
ISO9001 | UL ( E337072 ) | TS16949 ( 0259279 ) | RoHS
SMT e INMERSIÓN:
Ayuda
Uso:
Cámara PCBA
Componentes:
Proveído por los clientes o proveído por el fabricante
Prueba del PWB:
AOI; 100%test para abierto y corto;
Prueba de PCBA:
Radiografía, prueba de función
PWB:
HDI con el laser y los agujeros enterrados
Material:
FR4
Tratamiento superficial:
ENIG/HASL
Serigrafía:
Blanco
Grueso de cobre:
2OZ
Grueso del tablero:
1.6M M
Detalles de empaquetado:
Envasado al vacío
Capacidad de la fuente:
20000 metros
Resaltar:

Tableros negros del PWB de la flexión de Soldermask

,

Tableros del PWB de la flexión FR4

,

placa de circuito del prototipo de 1.6m m

Descripción del producto

6 capas HDI imprimieron a la asamblea 1.6m m sin plomo 1OZ de la placa de circuito



1. Especificaciones detalladas


Material  FR4
Grueso del tablero 1.6m m
Tratamiento superficial Sin plomo
Grueso de cobre 1/1/1/1/1/1OZ
SoldermaskNegro
Serigrafía Blanco
Min Laser Drill Hole Molino 4
El panelV-corte



Introducción:

Asamblea impresa de la placa de circuito para tapar SMT (Technolofy montado superficial) y la INMERSIÓN en la placa de circuito impresa, también llamó PCBA.



Producción:

SMT y la INMERSIÓN son medios de integrar componentes en el tablero del PWB. La diferencia principal es que SMT no necesita a los agujeros de taladro en el PWB, mientras que es nacessary para que la INMERSIÓN tape el perno del componente en el agujero perforado.



SMT:

Uso principal la goma para embalar la máquina para atar algunos componentes micro el tablero del PWB. El proceso de producción es como sigue: colocación del tablero del PWB, impresión de la goma de la soldadura, goma y paquete, vuelta a la estufa que suelda, finalmente inspección.

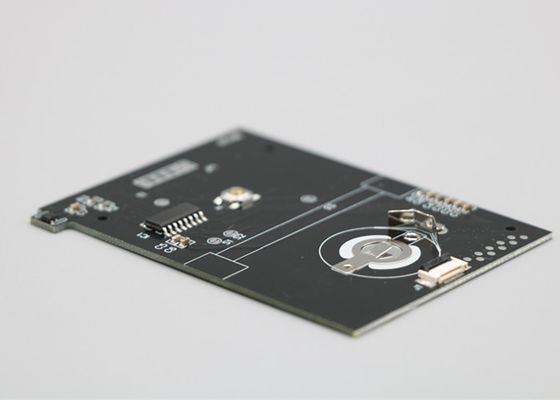

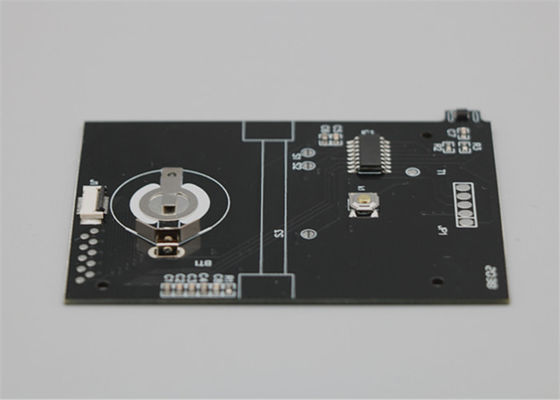

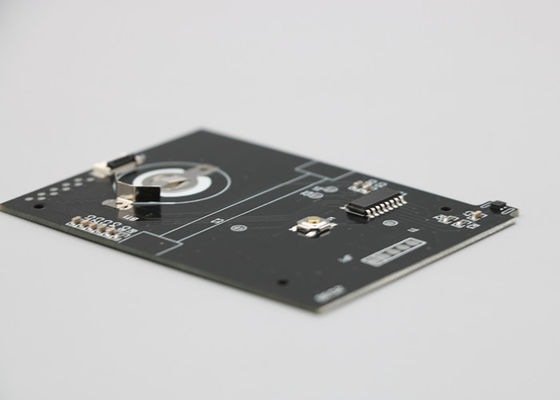

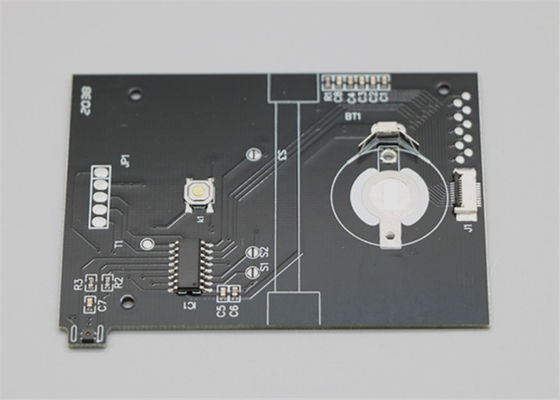

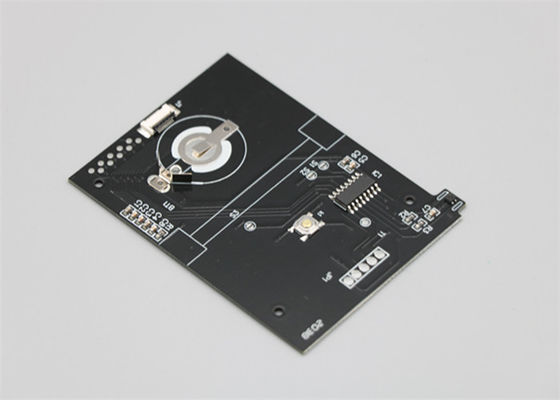

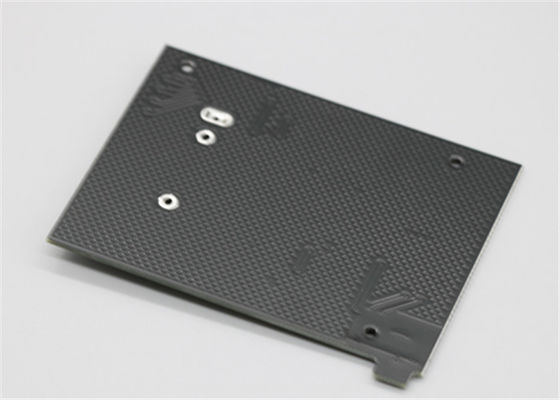

2. Imágenes



Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito 0Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito 1Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito 2Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito 3Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito 4Tableros impresos del PWB de la flexión de Soldermask del negro 1OZ de la capa 1.6m m de la asamblea FR4 6 de la placa de circuito 5

FAQ



Q: ¿Qué ficheros usted utiliza en la fabricación del PWB?
: Gerber o Eagle, anuncio de BOM, PNP y posición de los componentes



Q: ¿Es posible usted podría ofrecer la muestra?
: Sí, podemos aduana usted muestrear para probar antes de la producción en masa



Q: ¿Cuándo conseguiré la cita después de Gerber enviado, de BOM y de método de prueba?
: En el plazo de 6 horas para la cita del PWB y alrededor 24-48 horas para la cita de PCBA.



Q: ¿Cómo puedo conocer el proceso de mi producción del PWB?

: 5-7days para la producción y los componentes del PWB que compran, y 14 días para el montaje y la prueba del PWB.



Q: ¿Cómo puedo asegurarme de la calidad de mi PWB?
: Nos aseguramos de que cada pedazo de productos del PWB trabaje mucho antes el envío. Probaremos todos según su método de prueba.
