FR4 6 la capa 1.6m m 1OZ Soldermask azul imprimió a la asamblea de la placa de circuito



1. Especificaciones detalladas


Material  FR4
Grueso del tablero 1.6m m
Tratamiento superficial Sin plomo
Grueso de cobre 1/1/1/1/1/1OZ
SoldermaskAzul
Serigrafía Blanco
Min Laser Drill Hole Molino 4
El panelV-corte



Introducción:

Asamblea impresa de la placa de circuito para tapar SMT (Technolofy montado superficial) y la INMERSIÓN en la placa de circuito impresa, también llamó PCBA.



Producción:

SMT y la INMERSIÓN son medios de integrar componentes en el tablero del PWB. La diferencia principal es que SMT no necesita a los agujeros de taladro en el PWB, mientras que es nacessary para que la INMERSIÓN tape el perno del componente en el agujero perforado.



SMT:

Uso principal la goma para embalar la máquina para atar algunos componentes micro el tablero del PWB. El proceso de producción es como sigue: colocación del tablero del PWB, impresión de la goma de la soldadura, goma y paquete, vuelta a la estufa que suelda, finalmente inspección.





2. Imágenes

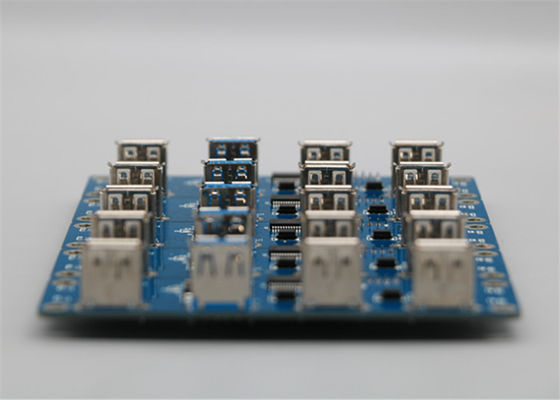

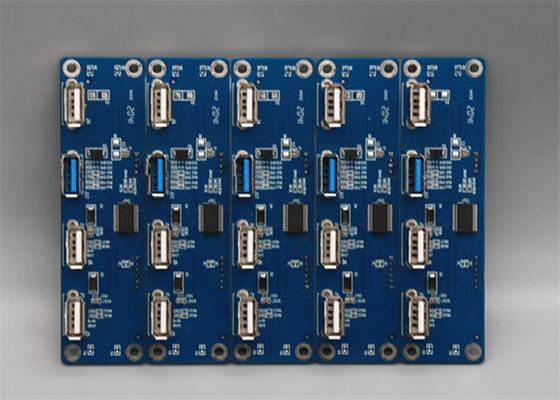

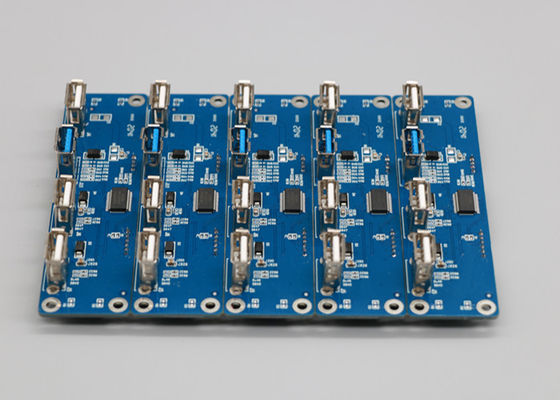

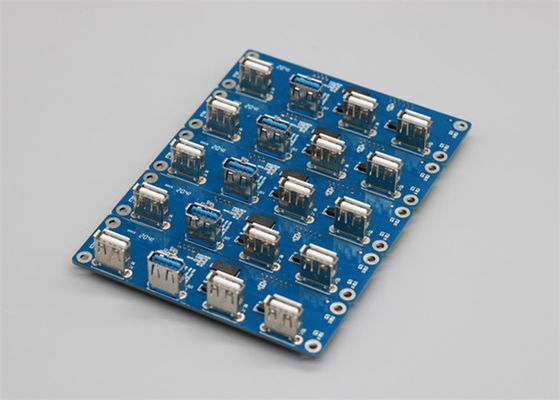

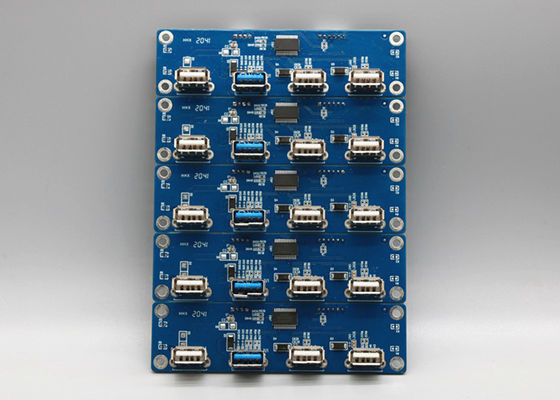

FR4 6 la capa 1.6m m 1OZ Soldermask azul imprimió a la asamblea de la placa de circuito 0FR4 6 la capa 1.6m m 1OZ Soldermask azul imprimió a la asamblea de la placa de circuito 1FR4 6 la capa 1.6m m 1OZ Soldermask azul imprimió a la asamblea de la placa de circuito 2FR4 6 la capa 1.6m m 1OZ Soldermask azul imprimió a la asamblea de la placa de circuito 3FR4 6 la capa 1.6m m 1OZ Soldermask azul imprimió a la asamblea de la placa de circuito 4

FAQ



Q: ¿Qué ficheros usted utiliza en la fabricación del PWB?
: Gerber o Eagle, anuncio de BOM, PNP y posición de los componentes



Q: ¿Es posible usted podría ofrecer la muestra?
: Sí, podemos aduana usted muestrear para probar antes de la producción en masa



Q: ¿Cuándo conseguiré la cita después de Gerber enviado, de BOM y de método de prueba?
: En el plazo de 6 horas para la cita del PWB y alrededor 24-48 horas para la cita de PCBA.



Q: ¿Cómo puedo conocer el proceso de mi producción del PWB?

: 5-7days para la producción y los componentes del PWB que compran, y 14 días para el montaje y la prueba del PWB.



Q: ¿Cómo puedo asegurarme de la calidad de mi PWB?
: Nos aseguramos de que cada pedazo de productos del PWB trabaje mucho antes el envío. Probaremos todos según su método de prueba.
