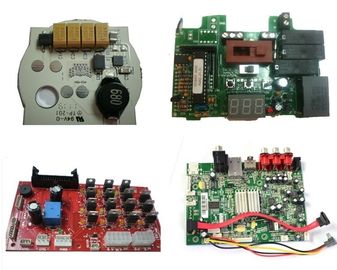

4 capas de Soldmask de la serigrafía del prototipo de la asamblea blanca negra del PWB

Nombre De La Marca:	KAZ
Número De Modelo:	KAZA-068
Cuota De Producción:	1 unidad
Condiciones De Pago:	Western Union, T/T, LC, D/P, MoneyGram
Capacidad De Suministro:	100000 pedazos

Información detallada

Lugar de origen:

China

Certificación:

UL/ROHS/ ISO9001

Nombre de producto:

PCBA

Lugar de origen:

Guangdong, China

Líneas espaciamiento mínima:

3 milipulgada (0,075 milímetros)

Tamaño mínimo del agujero:

3mil (0.075m m)

Nombre de la marca:

OEM

Compra de los componentes:

autorización

Detalles de empaquetado:

P/P

Capacidad de la fuente:

100000 pedazos

Resaltar:

Descripción del producto

4 capas de Soldmask de la serigrafía del prototipo del PWB del fabricante blanco negro de la asamblea

1. Características de la placa de circuito del módulo de la adquisición

1. Un servicio del OEM de la parada, hecho en Shenzhen de China

2. Fabricado por el fichero de Gerber y la lista de BOM del cliente

3. FR4 material, estándar de la reunión 94V0

4. SMT, suport de la tecnología de la INMERSIÓN

5. HASL sin plomo, protección del medio ambiente

6. UL, CE, ROHS obediente

7. Enviando por DHL, UPS, TNT, el ccsme o el requisito de cliente

2. capacidad técnica de la placa de circuito del módulo

SMT	Exactitud de la posición: 20 um
	Tamaño de los componentes: 0.4×0.2m m (01005) — 130×79m m, Tirón-MICROPROCESADOR, QFP, BGA, POP
	Altura componente máxima:: 25m m
	Tamaño máximo del PWB: 680×500m m
	Tamaño mínimo del PWB: ningún limitado
	Grueso del PWB: 0,3 a 6m m
	Peso del PWB: 3KG
Onda-soldadura	Anchura máxima del PWB: 450m m
	Anchura mínima del PWB: ningún limitado
	Altura componente: 120mm/Bot superior 15m m
Sudor-soldadura	Tipo del metal: parte, conjunto, embutido, paso al costado
	Material del metal: Cobre, aluminio
	Final superficial: plateando el Au, astilla de la galjanoplastia, plateando el Sn
	Tarifa de la vejiga de aire: menos than20%
Prensa-ajuste	Gama de la prensa: 0-50KN
Prensa-ajuste	Tamaño máximo del PWB: 800X600m m
Prueba	Las TIC, vuelo de la punta de prueba, marcar a fuego, prueba de función, ciclo de la temperatura

Capacidad del producto de la asamblea del PWB (SMT)

Capacidad de SMT
Artículo de SMT	Capacidad
Tamaño máximo del PWB	510mm*1200m m (SMT)
Componente del microprocesador	0201, 0402, 0603, 0805, paquete 1206
Espacio de Min.pin de IC	0.1m m
Espacio mínimo de BGA	0.1m m
Max.precision de la asamblea de IC	±0.01mm
Capacidad de la asamblea	≥8 millón piots/día
Capacidad de la INMERSIÓN	6 líneas de montaje de la INMERSIÓN
Prueba de la asamblea	Prueba del puente, prueba de AOI, prueba de la radiografía, las TIC (en prueba del circuito), FCT (prueba funcional del circuito)
FCT (prueba funcional del circuito)	Prueba actual, prueba del voltaje, prueba de la temperatura alta y de la baja temperatura, prueba de impacto del descenso, prueba de envejecimiento, prueba a prueba de agua, prueba de la salida-prueba y etc. Diversa prueba se puede hacer según su requisito.
