| Nombre De La Marca: | Null |
| Número De Modelo: | KAZ |
| Cuota De Producción: | 1pcs |
| Precio: | 0.1-5 USD |
| Condiciones De Pago: | T/T, Western Union, Paypal |
| Capacidad De Suministro: | 20000 metros |
FR4 Material 2 oz SMT BGA de circuito impreso de la junta de 3 capas
1Descripción del servicio de ensamblaje de PCB
El ensamblaje de PCB es de 4 capas se utiliza para la aplicación de equipos de seguridad. podemos aceptar prototipo de PCB, volumen total, volumen medio y grande. no hay solicitud de MOQ para un nuevo pedido. todos nuestros PCB cumplen con UL,TC 16949Certificación ROHS, ISO y demás.
2Especificación del servicio de montaje de PCB
| 1 | Capa | Capas 1 a 30 |
| 2 | El material | FR-4, CEM-1, CEM-3, TG alto, FR4 libre de halógenos, FR-1, FR-2, Aluminio |
| 3 | espesor del tablero | 0.2 mm-7 mm |
| 4 | Max.lado acabado del tablero | 500 mm*500 mm |
| 5 | Tamaño mínimo del agujero perforado | 0.25 mm |
| 6 | Ancho de línea mínimo | 0.075 mm ((3 mil) |
| 7 | Espaciado de líneas mínimo | 0.075 mm ((3 mil) |
| 8 | Finalización/tratamiento de la superficie | HALS/HALS libre de plomo, estaño químico, oro químico, oro por inmersión |
| 9 | espesor de cobre | 00,5-4,0 onzas |
| 10 | Color de la máscara de soldadura | verde/negro/blanco/rojo/azul/amarillo |
| 11 | Embalaje interior | Embalaje al vacío, bolsa de plástico |
| 12 | Embalaje exterior | Embalaje de cartón estándar |
| 13 | Tolerancia de agujeros | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Certificado | Las condiciones de los certificados y certificados de calidad son las siguientes: |
| 15 | Profilar perforando | Enrutamiento, V-CUT, Beveling |
| 16 | Servicio de asamblea | Proveer servicio OEM para todo tipo de montaje de placas de circuito impreso |
3. Ensamblaje de PCB (SMT) Capacidad del producto
| Capacidad SMT | |
| Punto SMT | Capacidad |
| Tamaño máximo del PCB | Se aplicarán las siguientes medidas: |
| Componente del chip | 0201, 0402, 0603, 0805, 1206 paquete |
| Espacio min.pin del IC | 0.1 mm |
| Espacio mínimo de BGA | 0.1 mm |
| Max.precisión del ensamblaje del IC | ± 0,01 mm |
| Capacidad de montaje | ≥ 8 millones de piots/día |
| Capacidad del PID | 6 líneas de producción DIP |
| Pruebas de montaje | Prueba de puente, Prueba AOI, Prueba de rayos X, TIC ((En prueba de circuito), FCT ((Prueba de circuito funcional) |
FCT ((Ensayo de circuito funcional) |
Prueba de corriente, prueba de voltaje, prueba de alta temperatura y baja temperatura, prueba de impacto de gota, prueba de envejecimiento, prueba de prueba de agua, prueba de prueba de fugas y etc. Se pueden hacer diferentes pruebas de acuerdo con su requisito. |

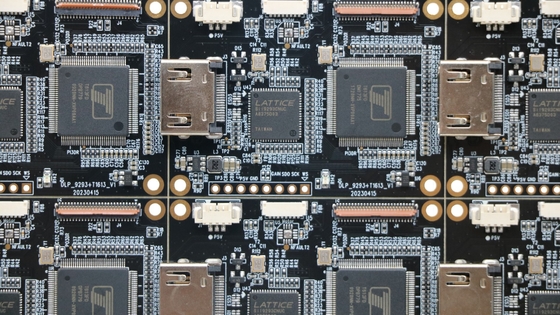

4En la foto.
5. productos Aplicación:
1, Comunicación de telecomunicaciones
2, Electrónica de consumo
3, monitor de seguridad
4, Electrónica para vehículos
5, hogar inteligente
6, Control industrial
7, Militar y Defensa
8, Automotrices
9, hogar inteligente
10, Automatización industrial
11, Dispositivos médicos
12, Nueva energía
Y así.
6Ventajas de Servicio de ensamblaje de PCB
• Responsabilidad estricta del producto, siguiendo el estándar IPC-A-160
• Tratamiento previo de ingeniería antes de la producción
• Control del proceso de producción (5M)
• 100% de prueba electrónica, 100% de inspección visual, incluidas las pruebas IQC, IPQC, FQC, OQC
• 100% de inspección de AOI, incluidos rayos X, microscopio 3D y TIC
• Prueba de alta tensión, prueba de control de impedancia
• Micro sección, capacidad de soldadura, prueba de tensión térmica, prueba de choque
7. Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
----- Somos una fábrica, nuestra empresa vende principalmente servicio de montaje de PCB.....
P2: ¿Acepta el pedido de muestras?
------ Sí, podemos aceptar el pedido de muestras.
P3: ¿Cuál es su política de garantía?
Ofrecemos 2 años de garantía. Para los productos defectuosos no por las temporadas personales, los reemplazaremos.
P4: ¿Cuáles son sus términos de pago?
------ Aceptamos T / T por adelantado, paypal.
P5: ¿Cuál es el tiempo de entrega para el pedido en masa?
------ Normalmente, toma alrededor de 20-35 días, depende de la cantidad de pedido.
