| Nombre De La Marca: | KAZ |
| Número De Modelo: | KAZA-080 |
| Cuota De Producción: | 1 Unidad |
| Condiciones De Pago: | Western Union, T/T, L/C, D/P, MoneyGram |
| Capacidad De Suministro: | 100000 pedazos |
Material FR4 2 oz 4 capas PCB BGA ensamblaje HASL ENIG Tratamiento de superficie
Conjunto de placas de circuitos electrónicos de PCB SMT
1. Características
1Servicio OEM de una sola parada, hecho en Shenzhen de China.
2Fabricado por Gerber File y la lista BOM del cliente.
3. Material FR4, cumple con la norma 94V0
4. SMT, soporte tecnológico DIP
5- HASL libre de plomo, protección del medio ambiente
6. Compatible con las normas UL, CE y ROHS
7Envío por DHL, UPS, TNT, EMS o según el requerimiento del cliente
2. PCBA Capacidad técnica
| Técnica de gestión | Precisión de la posición:20 um |
| Tamaño de los componentes:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Altura máxima del componente: 25 mm | |
| Tamaño máximo de los PCB:680 × 500 mm | |
| Tamaño mínimo de los PCB: no limitado | |
| espesor del PCB:0.3 a 6 mm | |
| Peso de los PCB: 3 kg | |
| Soldado de onda | Ancho máximo del PCB: 450 mm |
| Ancho mínimo del PCB: no limitado | |
| Altura del componente: 120 mm superior/bot 15 mm | |
| El soldado del sudor | Tipo de metal: piezas, piezas enteras, incrustaciones, paradas |
| Material metálico: cobre, aluminio | |
| Finalización de la superficie: recubrimiento Au, recubrimiento de las franjas, recubrimiento Sn | |
| La frecuencia de la vejiga aérea es inferior al 20% | |
| Aplicación de prensado | Rango de presión: 0-50KN |
| Tamaño máximo del PCB: 800X600 mm | |
| Pruebas | Tecnología de la información y la comunicación, vuelo de sondas, combustión, pruebas de función, ciclos de temperatura |
3. Especificación del servicio de montaje de PCB
| 1 | Capa | Capas 1 a 30 |
| 2 | El material | FR-4, CEM-1, CEM-3, TG alto, FR4 libre de halógenos, FR-1, FR-2, Aluminio |
| 3 | espesor del tablero | 0.2 mm-7 mm |
| 4 | Max.lado acabado del tablero | 500 mm*500 mm |
| 5 | Tamaño mínimo del agujero perforado | 0.25 mm |
| 6 | Ancho de línea mínimo | 0.075 mm ((3 mil) |
| 7 | Espaciado de líneas mínimo | 0.075 mm ((3 mil) |
| 8 | Finalización/tratamiento de la superficie | HALS/HALS libre de plomo, estaño químico, oro químico, oro por inmersión |
| 9 | espesor de cobre | 00,5-4,0 onzas |
| 10 | Color de la máscara de soldadura | verde/negro/blanco/rojo/azul/amarillo |
| 11 | Embalaje interior | Embalaje al vacío, bolsa de plástico |
| 12 | Embalaje exterior | Embalaje de cartón estándar |
| 13 | Tolerancia de agujeros | PTH: ± 0.076, NTPH: ± 0.05 |
| 14 | Certificado | Las condiciones de los certificados y certificados de calidad son las siguientes: |
| 15 | Profilar perforando | Enrutamiento, V-CUT, Beveling |
| 16 | Servicio de asamblea | Proveer servicio OEM para todo tipo de montaje de placas de circuito impreso |

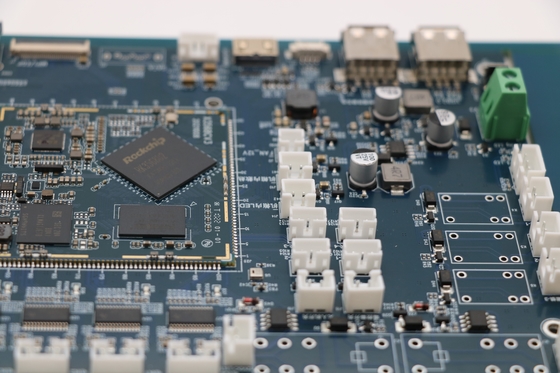

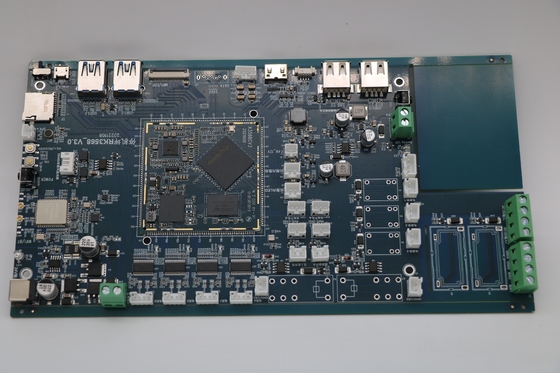

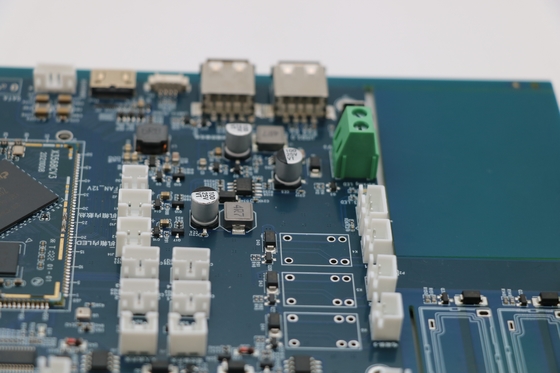

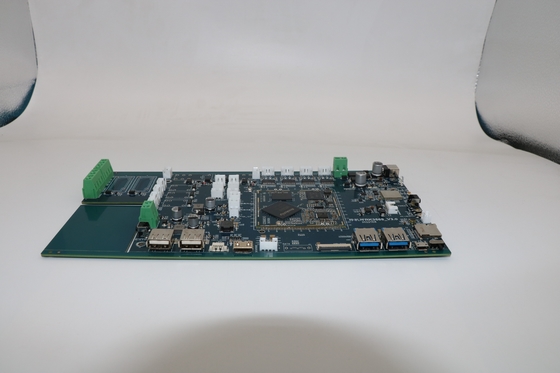

4. Las imágenes de PCBA
Aplicación de los productos:
1, Comunicación de telecomunicaciones
2, Electrónica de consumo
3, monitor de seguridad
4, Electrónica para vehículos
5, hogar inteligente
6, Control industrial
7, Militar y Defensa
8, Automotrices
9, hogar inteligente
10, Automatización industrial
11, Dispositivos médicos
12, Nueva energía
Y así.
Preguntas frecuentes
P1: ¿Es usted una fábrica o una empresa comercial?
----- Somos una fábrica, nuestra empresa esfabricantes de placas de circuitos impresos.
P2: ¿Acepta el pedido de muestras?
------ Sí, podemos aceptar el pedido de muestras.
P3: ¿Cuál es su política de garantía?
Ofrecemos 2 años de garantía. Para los productos defectuosos no por las temporadas personales, los reemplazaremos.
P4: ¿Cuáles son sus términos de pago?
------ Aceptamos T / T por adelantado, paypal, o alibaba garantía comercial.
P5: ¿Cuál es el tiempo de entrega para el pedido en masa?
------ Normalmente, toma alrededor de 20-35 días, depende de la cantidad de pedido.
