| Nombre De La Marca: | KAZ |
| Número De Modelo: | KAZA-090 |
| Cuota De Producción: | 1 UNIDAD |
| Condiciones De Pago: | Western Union, T/T, L/C, D/P, MoneyGram |
| Capacidad De Suministro: | 100000 Piezas |
Electrónica FR4 Material de bajo costo PCBA verde Prototipo de placa de circuito impreso placa de PCB
Características
1Servicio OEM de una sola parada, hecho en Shenzhen de China.
2Fabricado por Gerber File y la lista BOM del cliente.
3. Material FR4, cumple con la norma 94V0
4. SMT, soporte tecnológico DIP
5- HASL libre de plomo, protección del medio ambiente
6. Compatible con las normas UL, CE y ROHS
7Envío por DHL, UPS, TNT, EMS o según las necesidades del cliente
PCBA Capacidad técnica
| Técnicas de control de velocidad | Precisión de la posición:20 um |
| Tamaño de los componentes:0.4×0.2mm ((01005) 130×79mm, Flip-CHIP, QFP, BGA, POP | |
| Altura máxima del componente: 25 mm | |
| Tamaño máximo de los PCB:680 × 500 mm | |
| Tamaño mínimo de los PCB: no limitado | |
| espesor del PCB:0.3 a 6 mm | |
| Peso de los PCB: 3 kg | |
| Soldado de onda | Ancho máximo del PCB: 450 mm |
| Ancho mínimo del PCB: no limitado | |
| Altura del componente: 120 mm superior/bot 15 mm | |
| El soldado del sudor | Tipo de metal: piezas, piezas enteras, incrustaciones, paradas |
| Material metálico: cobre, aluminio | |
| Finalización de la superficie: recubrimiento Au, recubrimiento de las franjas, recubrimiento Sn | |
| La frecuencia de la vejiga aérea es inferior al 20% | |
| Aplicación de prensado | Rango de presión: 0-50KN |
| Tamaño máximo del PCB: 800X600 mm | |
| Pruebas | Tecnología de la información y la comunicación, vuelo de sondas, combustión, pruebas de función, ciclos de temperatura |
Proceso de ensamblaje de PCB prototipo
Diseño y fabricación de PCB:
Trabajar con los diseñadores de PCB para crear esquemas y diseños paralos prototipos de PCB.
Completar el diseño del PCB, teniendo en cuenta la ubicación de los componentes, el enrutamiento de las pistas y cualquier requisito especial.
Enviar archivos de diseño al fabricante de PCB para prototipos rápidos.
Recibe el desnudoprototipo de PCBel fabricante y inspeccionarlos para detectar cualquier defecto.
Adquisición de componentes:
Identificar los componentes electrónicos requeridos, tales como IC, resistencias, condensadores y conectores.
Compre los componentes necesarios, generalmente de un distribuidor o fuente en línea que ofrece componentes en pequeñas cantidades.
Asegurar que los componentes sean compatibles con el diseño del PCB y cumplan con las especificaciones del proyecto.
El ensamblaje manual de los PCB:
Preparar el PCB para su montaje limpiando la superficie y aplicando pasta de soldadura a las almohadillas de los componentes.
Los componentes se colocan y soldan manualmente en el PCB utilizando un soldador o una estación de reelaboración de aire caliente.
Inspeccionar visualmente el PCB ensamblado para garantizar la colocación correcta de los componentes y las juntas de soldadura.
Proceso de montaje automatizado opcional:
Para grandes cantidades de prototipos o PCB más complejos, considere el uso de un sistema semiautomático o automatizado.
Proceso de ensamblaje como:
Impresión con plantillas para aplicaciones de pasta de soldadura
Máquinas de recogida y colocación para la colocación de componentes
Soldadura por reflujo en un horno de convección
Pruebas y solución de problemas:
Realizar varias pruebas para verificarprototipo de PCBfuncionalidad y fiabilidad, como por ejemplo:
Pruebas eléctricas (por ejemplo, mediciones de continuidad, resistencia, voltaje y corriente)
Pruebas funcionales para garantizar que el PCB cumple las especificaciones de diseño
Solucionar cualquier problema encontrado durante el ensayo y realizar las modificaciones necesarias en el diseño o proceso de ensamblaje del PCB.
Diseño y ensamblaje iterativos:
Se realizarán las modificaciones de diseño necesarias en el PCB en función de los resultados de los ensayos y de la retroalimentación.
Repita el proceso de fabricación y ensamblaje con un diseño actualizado.
Continúe este proceso iterativo hasta que elprototipo de PCBcumple todas las especificaciones y objetivos de rendimiento requeridos.
Embalaje final y documentación:
Envasadoprototipos de PCBpara un almacenamiento y transporte seguros.
Proporcionar toda la documentación necesaria, como las instrucciones de montaje, los esquemas y los informes de ensayo.
Consideraciones clave para el ensamblaje de PCB de prototipos:
Enfoque en la rapidez de respuesta y la flexibilidad para adaptarse a los cambios de diseño
Producir prototipos iniciales utilizando técnicas de ensamblaje manual como la soldadura por agujero
Utilizar la adquisición de componentes de bajo volumen para apoyar el proceso de creación de prototipos
Realizar pruebas y soluciones de problemas exhaustivas para identificar y resolver problemas de diseño o montaje
Colaboración estrecha entre los diseñadores de PCB, los ensambladores y las partes interesadas del proyecto
Elprototipo de PCBEl proceso de ensamblaje es fundamental para validar el diseño, identificar cualquier problema y mejorar el producto antes de entrar en producción completa.Permite una iteración y pruebas rápidas para garantizar que el diseño final del PCB cumpla con los requisitos del proyecto.

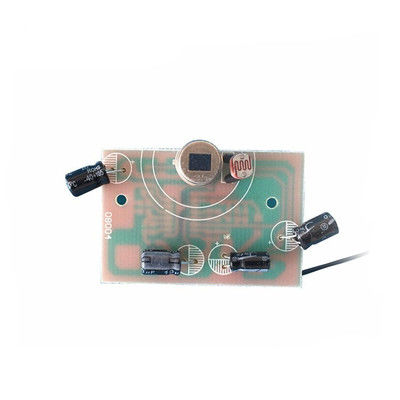

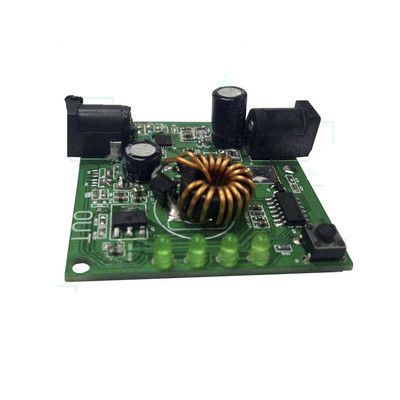

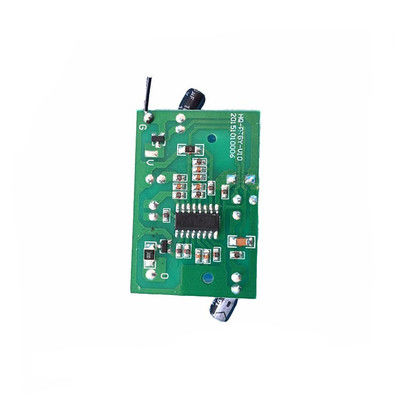

Imágenes de PCBA
