Juntas de circuitos impresos electrónicos OEM PCB shenzhen para diseño de PCB de mini computadora 1 oz 1.6mm

Juntas de circuitos impresos electrónicos OEM PCB shenzhen para diseño de PCB de mini computadora 1 oz 1.6mm



Especificaciones detalladas:




Lo que KAZ Circuit puede hacer por usted:


• Diseño de PCB y PCBA
• Fabricación de PCB (prototipo, pequeñas y medianas empresas, producción en serie)
• Componentes de abastecimiento
• El conjunto de PCB/SMT/DIP

Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:


• Archivo de Gerber, con especificación detallada del PCB
• Lista BOM (Mejor con excel fomart)
• Fotografías del PCBA (si usted ha hecho este PCBA antes)

Información de la empresa:
KAZ Circuit es un fabricante profesional de PCB de China desde 2007, también proporciona servicio de ensamblaje de PCB para nuestros clientes. Ahora con unos 300 empleados. Certificado con ISO9001, TS16949, UL, RoHS.Estamos seguros de ofrecerle productos de calidad con precio de fábrica dentro del tiempo de entrega más rápido!

Capacidad del fabricante:




Capacidad SMT





    Diseño de PCBA es el proceso de crear el diseño y colocación de componentes para circuitos electrónicos en una placa de circuito impreso.Diseño de PCBAes vital para el éxito de la fabricación y el funcionamiento de los dispositivos electrónicos.

Los siguientes son algunos aspectos clave del diseño de PCBA:

Captura esquemática:
Definir la funcionalidad y las conexiones de los circuitos electrónicos.
Elegir los componentes y el embalaje adecuados.
Asegura el flujo lógico y el cumplimiento de las reglas de diseño.
Diseño del PCB:
Definir las dimensiones, la forma y la estructura de las capas del tablero.
Coloque los componentes de manera óptima para su funcionalidad, gestión térmica y fabricabilidad.
Los cables de ruta para conectar componentes teniendo en cuenta la integridad de la señal, la distribución de energía y la compatibilidad electromagnética (EMC).
Incorporar las directrices de diseño para la fabricación (DFM).

Selección y colocación de los componentes:
Seleccionar componentes basados en requisitos eléctricos, mecánicos y ambientales.
Arreglar los componentes para minimizar las longitudes de traza, optimizar las rutas de señal y facilitar el ensamblaje.
Considere la orientación del componente, la refrigeración y el acceso para pruebas o reelaboraciones.
Diseño de energía:
Diseñar una red de distribución de energía eficiente para diferentes rieles de voltaje.
Implementar condensadores de desacoplamiento, reguladores de voltaje y otros circuitos de gestión de energía.
Asegúrese de aterrizarlo correctamente y minimizar el ruido / ondulación.
Integridad de la señal y EMC:
Control de impedancia de traza, enrutamiento y terminación de señales digitales de alta velocidad.
Implementar blindaje, filtrado y otras técnicas para mitigar las interferencias electromagnéticas (EMI).
Considere la protección contra descargas electrostáticas (ESD).
Gestión térmica:
Identificar los componentes de calefacción y proporcionar soluciones de refrigeración adecuadas.
Incorpore vías térmicas, disipadores de calor y consideraciones de flujo de aire.
Pruebas y fabricabilidad:
Incorporar puntos de ensayo, saltadores y otras características para facilitar los ensayos en el circuito.
Sigue las directrices de DFM con respecto a la máscara de soldadura, la serigrafía y otros aspectos relacionados con el montaje.

Diseño de PCBApor lo general implica el uso de software CAD especializado (diseño asistido por ordenador), como Altium Designer, Eagle o KiCad, para capturar el esquema, diseñar la PCB,y generar los archivos de fabricación necesarios.

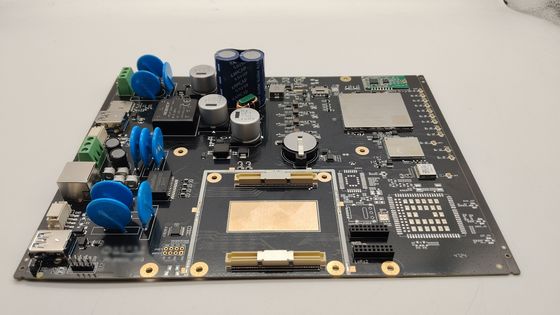

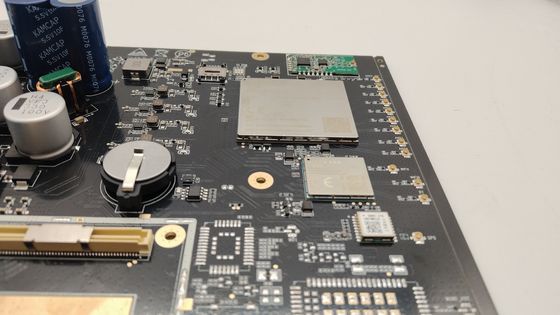

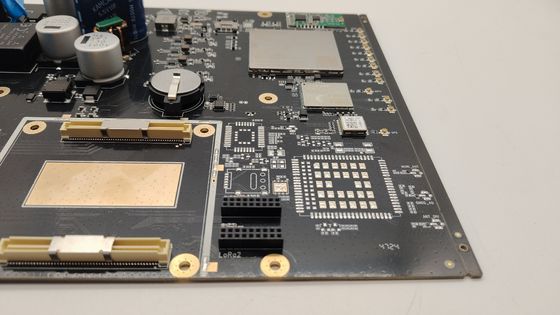

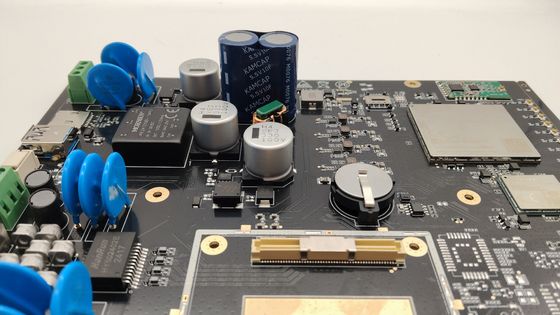

Fotos de esto.Diseño de PCB PCBA para Mini Computadora
