HDI montaje de placa de circuito impreso 8 capas con control de impedancia diseño PCBA

HDI montaje de placa de circuito impreso 8 capas con control de impedancia diseño PCBA

Nombre De La Marca: KAZ Circuit
Número De Modelo: Se aplicarán los siguientes requisitos:
Cuota De Producción: 1 pc
Precio: USD/pc
Condiciones De Pago: T / T, Western Union, PayPal
Capacidad De Suministro: 20.000 metros cuadrados/mes
Información detallada
Lugar de origen:
China
Certificación:
ISO9001, TS16949, UL, RoHS
Categary:
Diseño de PCBA
El material:
Fr-4
Las capas:
8 capas
espesor del tablero:
1.6 mm
De cobre:
1 onza
Superficie:
Enig
Detalles de empaquetado:
burbujas
Capacidad de la fuente:
20.000 metros cuadrados/mes
Resaltar:

diseño del tablero del PWB

,

diseño electrónico del tablero

Descripción del producto

HDI Conjunto de placa de circuito impreso 8 capas con control de impedancia Diseño PCBA

Especificaciones detalladas:


Las capas8 Capas
El materialFr-4
espesor del tablero1.6 mm
espesor de cobre1 onza
Tratamiento de la superficieEnig
Soldmask & Silkscreen (mascarilla y protector de seda)El verde
Estándar de calidadClasificación IPC 2, ensayo 100% en línea
CertificadosSe aplican las siguientes condiciones:



Lo que KAZ Circuit puede hacer por usted:


  • Diseño de PCB y PCBA
  • Fabricación de PCB (prototipo, pequeñas y medianas empresas, producción en serie)
  • Componentes de abastecimiento
  • El conjunto de PCB/SMT/DIP


Para obtener una cotización completa del PCB/PCBA, por favor proporcione la información siguiente:


  • Archivo de Gerber, con especificación detallada del PCB
  • Lista BOM (Mejor con excel fomart)
  • Fotografías del PCBA (si usted ha hecho este PCBA antes)


Información de la empresa:
KAZ Circuit es un fabricante profesional de PCB de China desde 2007, también proporciona servicio de ensamblaje de PCB para nuestros clientes. Ahora con unos 300 empleados. Certificado con ISO9001, TS16949, UL, RoHS.Estamos seguros de ofrecerle productos de calidad con precio de fábrica dentro del tiempo de entrega más rápido!

Capacidad del fabricante:


CapacidadDos caras: 12000 metros cuadrados / mes
Múltiplas capas: 8000 m2 / mes
Ancho/intervalo mínimo de la línea4/4 mil (1mil = 0,0254 mm)
espesor del tablero0.3~4.0 mm
Las capas1 a 20 capas
El materialFR-4, Aluminio, PI
espesor de cobre0.5 ~ 4 onzas
Tg del materialTg140~Tg170
Tamaño máximo del PCB600*1200 mm
Tamaño del agujero min0.2 mm (+/- 0,025)
Tratamiento de la superficieHASL, ENIG y OSP


Capacidad SMT


HDI montaje de placa de circuito impreso 8 capas con control de impedancia diseño PCBA 0




     Diseño de PCBAes el proceso de crear el diseño y colocación de componentes para circuitos electrónicos en una placa de circuito impreso.Diseño de PCBAes vital para el éxito de la fabricación y el funcionamiento de los dispositivos electrónicos.

Los siguientes son algunos aspectos clave del diseño de PCBA:

Captura esquemática:
Definir la funcionalidad y las conexiones de los circuitos electrónicos.
Elegir los componentes y el embalaje adecuados.
Asegura el flujo lógico y el cumplimiento de las reglas de diseño.

Diseño del PCB:
Definir las dimensiones, la forma y la estructura de las capas del tablero.
Coloque los componentes de manera óptima para su funcionalidad, gestión térmica y fabricabilidad.
Los cables de ruta para conectar componentes teniendo en cuenta la integridad de la señal, la distribución de energía y la compatibilidad electromagnética (EMC).
Incorporar las directrices de diseño para la fabricación (DFM).

Selección y colocación de los componentes:
Seleccionar componentes basados en requisitos eléctricos, mecánicos y ambientales.
Arreglar los componentes para minimizar las longitudes de traza, optimizar las rutas de señal y facilitar el ensamblaje.
Considere la orientación del componente, la refrigeración y el acceso para pruebas o reelaboraciones.

Diseño de energía:
Diseñar una red de distribución de energía eficiente para diferentes rieles de voltaje.
Implementar condensadores de desacoplamiento, reguladores de voltaje y otros circuitos de gestión de energía.
Asegúrese de aterrizarlo correctamente y minimizar el ruido / ondulación.

Integridad de la señal y EMC:
Control de impedancia de traza, enrutamiento y terminación de señales digitales de alta velocidad.
Implementar blindaje, filtrado y otras técnicas para mitigar las interferencias electromagnéticas (EMI).
Considere la protección contra descargas electrostáticas (ESD).

Gestión térmica:
Identificar los componentes de calefacción y proporcionar soluciones de refrigeración adecuadas.
Incorpore vías térmicas, disipadores de calor y consideraciones de flujo de aire.

Pruebas y fabricabilidad:
Incorporar puntos de ensayo, saltadores y otras características para facilitar los ensayos en el circuito.
Sigue las directrices de DFM con respecto a la máscara de soldadura, la serigrafía y otros aspectos relacionados con el montaje.

Diseño de PCBApor lo general implica el uso de software CAD especializado (diseño asistido por ordenador), como Altium Designer, Eagle o KiCad, para capturar el esquema, diseñar la PCB,y generar los archivos de fabricación necesarios.

Diseño de PCBALa complejidad varía según los requisitos del proyecto, la densidad de componentes, la velocidad de la señal y otros factores.Diseño de PCBARequiere una buena comprensión de los principios de los circuitos electrónicos, los procesos de fabricación y las mejores prácticas de diseño.


Fotos de esto.Asamblea de placa de circuito impreso HDI 8 capas para teléfono móvil teléfono celular con control de impedancia

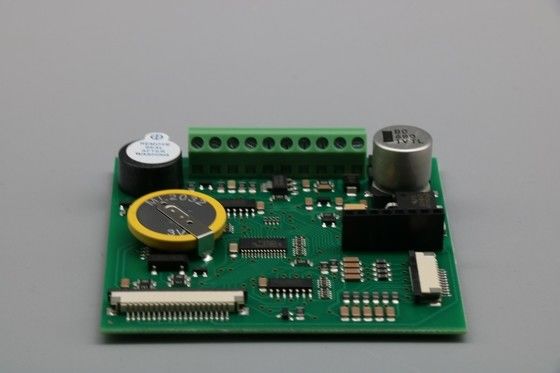

HDI montaje de placa de circuito impreso 8 capas con control de impedancia diseño PCBA 1

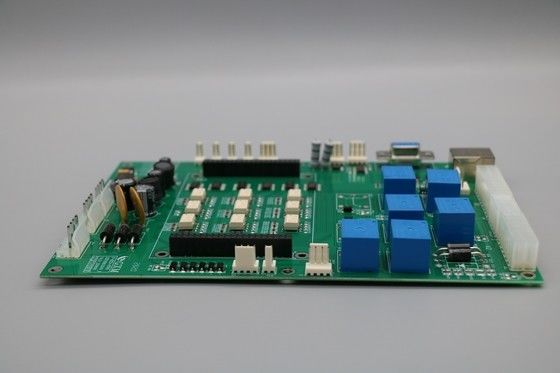

HDI montaje de placa de circuito impreso 8 capas con control de impedancia diseño PCBA 2

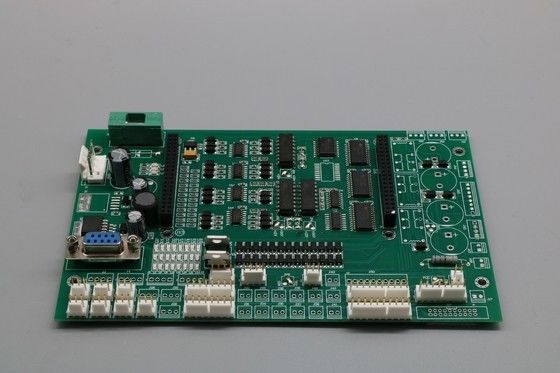

HDI montaje de placa de circuito impreso 8 capas con control de impedancia diseño PCBA 3

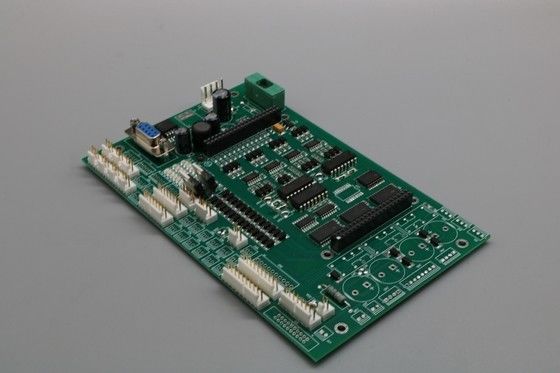

HDI montaje de placa de circuito impreso 8 capas con control de impedancia diseño PCBA 4
